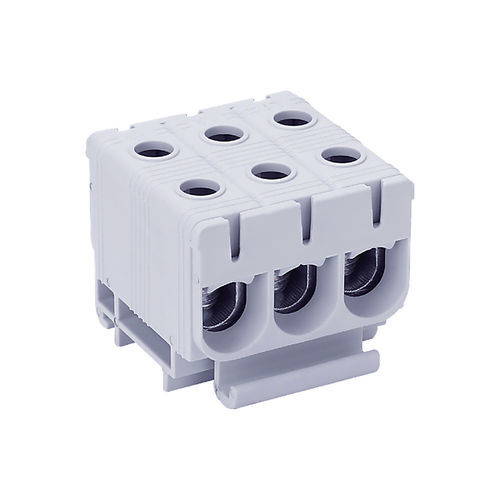

Bloc de jonction sur rail-DIN DTB-X3E35
pour montage sur panneauà connexion à visisolé

Bloc de jonction sur rail-DIN - DTB-X3E35 - Lettel - pour montage sur panneau / à connexion à vis / isolé
Bloc de jonction sur rail-DIN - DTB-X3E35 - Lettel - pour montage sur panneau / à connexion à vis / isolé
Ajouter à mes favoris
Ajouter au comparateur
Plus d'informations sur le site de Lettel

Caractéristiques

Montage
sur rail-DIN, pour montage sur panneau
Connexion
à connexion à vis
Autres caractéristiques
en cuivre, isolé, triphasé
Nombre de pôles
3 pôles
Section câble

Max: 35 mm²
(0,05 in²)

Min: 2,5 mm²
(0 in²)

Courant

Max: 135 A

Min: 120 A

Tension nominale

1 000 V, 1 500 V

Description

Présentation
  • Bloc de jonction triphasé 3 pôles conçu pour centraliser la distribution d’énergie sur trois phases (L1 / L2 / L3) avec conducteurs en cuivre ou aluminium, pour sections allant de 2,5 à 35 mm².


Caractéristiques électriques
  • Courant maximal : 135 A (Cuivre) / 120 A (Aluminium).
  • Connexion : accepte conducteurs en cuivre (Cu) ou aluminium (Al).
  • Plage de sections : 2,5 à 35 mm² avec couples de serrage recommandés :
    • 2,5 à 16 mm² : couple 3 Nm
    • 25 à 35 mm² : couple 6 Nm
  • Tension nominale : 1000 V CA / 1500 V CC.
  • Graisse conductrice fournie pour assurer un contact optimal.
  • Norme : conforme EN60947-7-1.


Caractéristiques physiques
  • Boîtier : PA66 auto-extinguible V0, capot amovible.
  • Corps conducteur : aluminium étamé.
  • Montage : rail DIN ou montage en saillie.
  • Nombre de pôles : 3 (entrée L1 / L2 / L3).
  • Nombre de sorties par pôle : 2 sorties par pôle.
  • Protection : IP20.


Fonctionnalités et usages
  • Permet de répartir la puissance de manière compacte et équilibrée sur les trois phases, en réduisant le nombre de connexions intermédiaires et en améliorant la fiabilité de l’installation.
  • Applications typiques : armoires électriques triphasées, tableaux de distribution industriels et installations tertiaires nécessitant une alimentation équilibrée et sécurisée sur trois phases.


Conseils d’utilisation
  • Choix du câble : utiliser des sections adaptées (2,5 à 35 mm²) en cuivre ou aluminium.
  • Embouts : recommander l’emploi d’embouts (cosse/ferrule) pour câbles souples afin d’assurer un contact homogène.
  • Serrage : appliquer le couple recommandé selon la section (3–6 Nm) pour garantir une connexion fiable.
  • Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire.
  • Organisation du câblage : répartir correctement les câbles sur les trois pôles pour un équilibrage optimal.
  • Repérage : identifier clairement L1, L2 et L3 pour faciliter l’exploitation et la maintenance.
  • Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts.


Emballage
  • Vendu à l’unité.
  • Boîte : 6 pièces.
  • Carton : 198 pièces.


Caractéristiques / spécifications techniques
  • Modèle : DTB-X3E35
  • Courant maximal : 135 A (Cu) / 120 A (Al)
  • Sections acceptées : 2,5 à 35 mm²
  • Couples de serrage : 2,5–16 mm² = 3 Nm ; 25–35 mm² = 6 Nm
  • Tension nominale : 1000 V CA / 1500 V CC
  • Matériaux : boîtier PA66 V0 ; corps conducteur aluminium étamé
  • Montage : rail DIN ou saillie
  • Nombre de pôles : 3
  • Nombre de sorties par pôle : 2
  • Indice de protection : IP20
  • Norme : EN60947-7-1
  • Accessoires : graisse conductrice incluse
