Bloc de jonction sur rail-DIN DTB-1E95x series

pour montage sur panneauà connexion à visde courant fort

Présentation
Bloc de jonction monopolaire conçu pour le raccordement de câbles de forte section (16 à 95 mm²). Assure la connexion fiable de conducteurs cuivre et aluminium avec une capacité de courant élevée pour applications de distribution principale en armoires et tableaux de puissance.

Caractéristiques électriques

• Courant maximal : 245 A (Cuivre) / 220 A (Aluminium)
• Connexion : acceptation conducteurs cuivre (Cu) ou aluminium (Al)
• Plage de section : 16 à 95 mm²
• Serrage : vis à 6 pans creux
• Couple de serrage : 20 Nm (pour 16 à 95 mm²)
• Tension nominale : 1000 V AC / 1500 V DC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1

Caractéristiques physiques

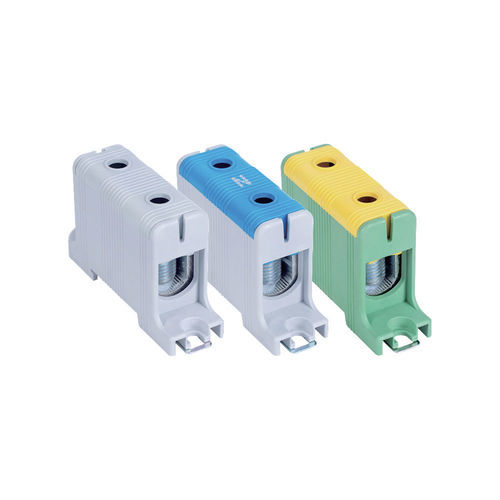

• Boîtier : PA66 V0, capot amovible; disponible en 3 coloris pour repérage fonctionnel (gris clair ; gris clair et bleu ; vert et jaune)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 2 par bloc
• Indice de protection : IP20

Colisage

• Vendu : à l’unité
• Boîte : 7 pièces
• Carton : 168 pièces

Fonctionnalités et applications

• Fonction : raccordement de câbles de forte section jusqu’à 95 mm² pour liaisons d’alimentation principales et arrivées de puissance
• Applications : distribution principale dans armoires électriques industrielles, tableaux de puissance, installations énergétiques nécessitant forte capacité de courant
• Avantages : connexion fiable pour cuivre et aluminium, tenue mécanique élevée grâce au couple de serrage adapté, repérage fonctionnel par coloris du capot

Conseils d’utilisation

• Choix du câble : utiliser conducteurs 16 à 95 mm² (Cu ou Al)
• Embouts : recommandés pour câbles souples afin d’assurer un contact optimal
• Serrage : appliquer 20 Nm pour garantir tenue mécanique et électrique
• Montage : installer sur rail DIN ou en saillie selon architecture de l’armoire
• Repérage : utiliser les couleurs du boîtier pour identifier phase (gris clair), neutre (gris clair/bleu) et terre (vert/jaune)
• Maintenance : vérifier régulièrement le serrage, en particulier sur circuits de forte intensité

Variantes et codes commandes
DTB-1E95 | Cu : 245 A / Al : 220 A | Cu/Al : 16 – 95 mm² | Gris clair | instock
DTB-1E95B | Cu : 245 A / Al : 220 A | Cu/Al : 16 – 95 mm² | Gris clair / bleu | instock
DTB-1E95D | Cu : 245 A / Al : 220 A | Cu/Al : 16 – 95 mm² | Vert et jaune | instock

Documents de présentation
Fiche produit / brochure produit associée : Gamme blocs de jonction (document PDF de présentation du produit).

Caractéristiques / spécifications techniques

• Référence produit principale : DTB-1E95x
• Courant maximal : 245 A (Cu) / 220 A (Al)
• Section câble acceptée : 16 – 95 mm²
• Couple de serrage recommandé : 20 Nm
• Tension nominale : 1000 V AC / 1500 V DC
• Boîtier : PA66 V0, capot amovible, coloris pour repérage
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 2
• Indice de protection : IP20
• Conformité : EN60947-7-1
• Graisse conductrice fournie
• Colisage : unité / boîte 7 pcs / carton 168 pcs
