Bloc de jonction sur rail-DIN DTB-2E95x series

pour montage sur panneauà connexion à visisolé

Résumé
Bloc de jonction 1 pôle 4 câbles pour conducteurs cuivre ou aluminium, section 16 à 95 mm². Courants nominaux : 245 A (Cu) / 220 A (Al). Conçu pour la distribution de puissance, conforme EN60947-7-1.

Caractéristiques

• Électriques :
  • Courant maximal : 245 A (Cu) / 220 A (Al)
  • Connexion : Cuivre (Cu) ou Aluminium (Al)
  • Plage de section : 16 à 95 mm²
  • Couple de serrage par conducteur : 20 Nm (pour 16 à 95 mm²)
  • Tension nominale : 1000 V CA / 1500 V CC
  • Graisse conductrice : incluse pour optimiser le contact
  • Norme : conforme EN60947-7-1
• Physique :
  • Boîtier : PA66 V0 auto-extinguible, capot amovible ; disponible en 3 coloris pour repérage fonctionnel
    • Gris clair : phase / usage général
    • Gris clair et bleu : neutre (N)
    • Vert et jaune : terre (PE)
  • Corps conducteur : aluminium étamé
  • Montage : rail DIN ou montage en saillie
  • Nombre de pôles : 1
  • Nombre de câbles : 4 par bloc
  • Protection : IP20
• Colisage :
  • Vendu à l’unité
  • Boîte : 4 pièces
  • Carton : 96 pièces

Fonctionnalités

• Fonction : raccordement de conducteurs de forte section (jusqu’à 95 mm²) pour distribution multi-départs à partir d’un point de connexion, assurant continuité électrique et tenue mécanique sous courants élevés.
• Applications : armoires de distribution de puissance en milieu industriel et tertiaire, répartition de plusieurs départs depuis une ligne principale.
• Conseils d’utilisation :
  • Choix du câble : sections 16 à 95 mm², Cu ou Al.
  • Embouts : recommandés pour câbles souples afin d’assurer un contact homogène.
  • Serrage : appliquer le couple approprié à la section du conducteur (20 Nm indiqué pour la plage 16–95 mm²).
  • Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire.
  • Repérage des circuits : utiliser les couleurs du boîtier pour identifier phase, neutre et terre.
  • Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts.

Variantes et codes commande
Code commande | Courant primaire | Section de câble | Couleur | Produit stocké

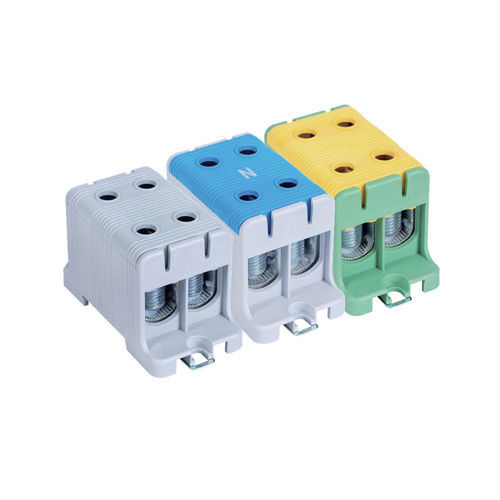

DTB-2E95 | Cu : 245A / Al : 220A | Cu/Al : 16 – 95 mm² | Gris clair | instock
DTB-2E95B | Cu : 245A / Al : 220A | Cu/Al : 16 – 95 mm² | Gris clair / bleu | instock
DTB-2E95D | Cu : 245A / Al : 220A | Cu/Al : 16 – 95 mm² | Vert et jaune | instock

Caractéristiques / spécifications techniques

• Courant nominal : 245 A (Cu) / 220 A (Al)
• Section conducteurs acceptée : 16 – 95 mm²
• Tension nominale : 1000 V AC / 1500 V DC
• Couple de serrage : 20 Nm
• Matériau boîtier : PA66 V0 (auto-extinguible)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou saillie
• Indice de protection : IP20
• Conformité : EN60947-7-1
