Bloc de jonction pour montage sur panneau DTB-2E35x series

sur rail-DINà connexion à visde courant fort

Présentation
Bloc de jonction 1 pôle 4 câbles pour conducteurs cuivre ou aluminium. Courant nominal 135 A (Cu) / 120 A (Al). Section des conducteurs 2,5 à 35 mm². Conforme EN60947-7-1.

Caractéristiques principales

• Courant maximal : 135 A (Cu) / 120 A (Al)
• Connexion : conducteurs cuivre (Cu) ou aluminium (Al)
• Plage de section : 2,5 à 35 mm²
• Tension nominale : 1000 V CA / 1500 V CC
• Graisse conductrice : incluse pour optimiser le contact
• Norme : conforme EN60947-7-1

Construction et mécanique

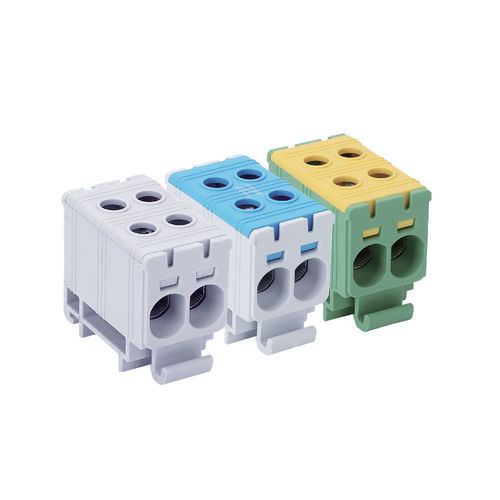

• Boîtier : PA66 auto-extinguible V0, capot amovible ; disponible en 3 coloris pour repérage fonctionnel (gris clair ; gris clair et bleu ; vert et jaune)
• Corps conducteur : aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 4 par bloc
• Protection : IP20
• Couple de serrage par câble : 2,5–16 mm² = 3 Nm ; 25–35 mm² = 6 Nm

Fonctionnalités

• Permet le raccordement et la répartition de plusieurs conducteurs moyenne puissance sur un même pôle.
• Assure un contact stable et fiable entre cuivre et aluminium jusqu’à 35 mm².
• Couple de serrage adapté selon la section du câble.

Applications

• Armoires électriques industrielles et tertiaires.
• Répartition de circuits multiples nécessitant des connexions compactes et fiables.

Conseils d’utilisation

• Choix du câble : utiliser des conducteurs cuivre ou aluminium, section 2,5 à 35 mm².
• Embouts : recommandés pour les conducteurs souples afin d’assurer un contact homogène.
• Montage : fixer sur rail DIN ou en saillie selon l’architecture de l’armoire.
• Repérage : utiliser les couleurs du boîtier pour identifier phase, neutre et terre.
• Maintenance : vérifier régulièrement l’état du serrage et la propreté des contacts.

Colisage

• Vendu à l’unité
• Boîte : 12 pièces
• Carton : 396 pièces

Variantes / codes

• DTB-2E35 | Cu : 135 A / Al : 120 A | Cu/Al : 2,5 – 35 mm² | Gris clair | instock
• DTB-2E35B | Cu : 135 A / Al : 120 A | Cu/Al : 2,5 – 35 mm² | Gris clair / bleu | instock
• DTB-2E35D | Cu : 135 A / Al : 120 A | Cu/Al : 2,5 – 35 mm² | Vert et jaune | instock

Caractéristiques / spécifications techniques

• Courant maximal : 135 A (Cu) / 120 A (Al)
• Plage de section : 2,5 à 35 mm²
• Tension nominale : 1000 V CA / 1500 V CC
• Matériaux : boîtier PA66 V0, corps conducteur aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1
• Nombre de câbles : 4 par bloc
• Indice de protection : IP20
• Couple de serrage : 2,5–16 mm² = 3 Nm ; 25–35 mm² = 6 Nm
• Conformité : EN60947-7-1
