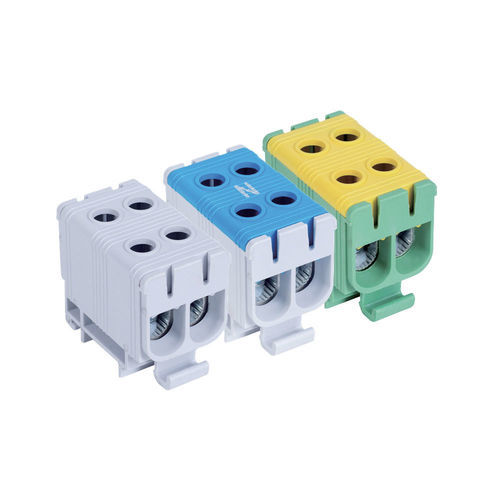

Bloc de jonction sur rail-DIN DTB-2E50x series

pour montage sur panneauà connexion à visde puissance

Description
Bloc de jonction 1 pôle DTB-2E50 conçu pour le raccordement de conducteurs cuivre et aluminium jusqu'à 50 mm². Capacité de courant renforcée pour assurer la distribution de puissance moyenne dans les armoires de répartition et les installations industrielles.

Caractéristiques

• Électriques :
  • Courant maximal : 160 A (Cuivre) / 145 A (Aluminium)
  • Connexion : cuivre (Cu) ou aluminium (Al)
  • Plage de section : Cuivre 2,5–50 mm² ; Aluminium 6–50 mm²
  • Couple de serrage par câble : 2,5–4 mm² → 4 Nm ; 6–50 mm² → 12 Nm
  • Tension nominale : 1000 V CA / 1500 V CC
  • Graisse conductrice : incluse pour optimiser le contact
  • Norme : conforme EN60947-7-1
• Physique :
  • Boîtier : PA66 auto-extinguible V0, capot amovible
  • Repérage fonctionnel par couleur du boîtier : gris clair (phase / usage général), gris clair et bleu (neutre N), vert et jaune (terre PE)
  • Corps conducteur : aluminium étamé
  • Montage : rail DIN ou en saillie
  • Nombre de pôles : 1
  • Nombre de câbles : 4 par bloc
  • Indice de protection : IP20
• Colisage :
  • Vendu à l'unité
  • Boîte : 14 pièces
  • Carton : 308 pièces

Fonctionnalités et applications

• Fonction : permet de connecter plusieurs circuits sur un même point tout en assurant une excellente tenue mécanique et une conductivité optimale entre cuivre et aluminium.
• Applications : armoires de distribution intermédiaire, installations industrielles et tertiaires nécessitant une répartition fiable de circuits de puissance moyenne.
• Conseils d'utilisation : respecter les plages de sections cuivre et aluminium, utiliser des embouts pour câbles souples, appliquer le couple de serrage adapté, fixer sur rail DIN ou en saillie et utiliser le repérage couleur pour l'identification des circuits. Vérifier régulièrement l'état du serrage et la propreté des contacts.

Variantes et codes commandes
Code commande | Courant primaire | Section de câble | Couleur | Produit stocké
DTB-2E50 | Cu : 160 A / Al : 145 A | Cu : 2,5–50 mm² / Al : 6–50 mm² | Gris clair | instock
DTB-2E50B | Cu : 160 A / Al : 145 A | Cu : 2,5–50 mm² / Al : 6–50 mm² | Gris clair / bleu | instock
DTB-2E50D | Cu : 160 A / Al : 145 A | Cu : 2,5–50 mm² / Al : 6–50 mm² | Vert et jaune | instock

Documents disponibles
Fiche de gamme blocs de jonction (document technique, format PDF) disponible via l'espace téléchargement du produit.

Caractéristiques / spécifications techniques

• Courant : 160 A (Cu) / 145 A (Al)
• Connexions compatibles : Cuivre 2,5–50 mm² ; Aluminium 6–50 mm²
• Couple de serrage : 2,5–4 mm² = 4 Nm ; 6–50 mm² = 12 Nm
• Tension nominale : 1000 V CA / 1500 V CC
• Matériaux : boîtier PA66 V0 ; corps conducteur aluminium étamé
• Montage : rail DIN ou en saillie
• Nombre de pôles : 1 ; Nombre de câbles : 4
• Indice de protection : IP20
• Norme : EN60947-7-1
