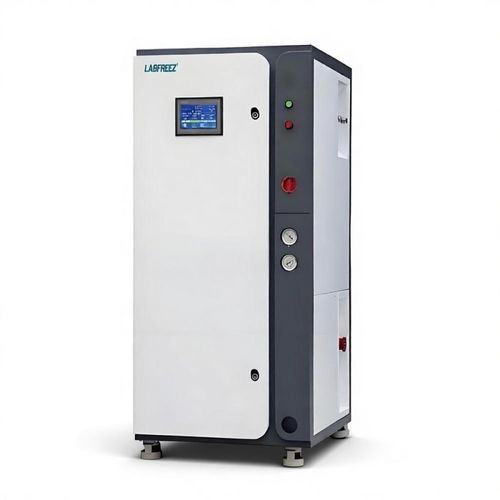

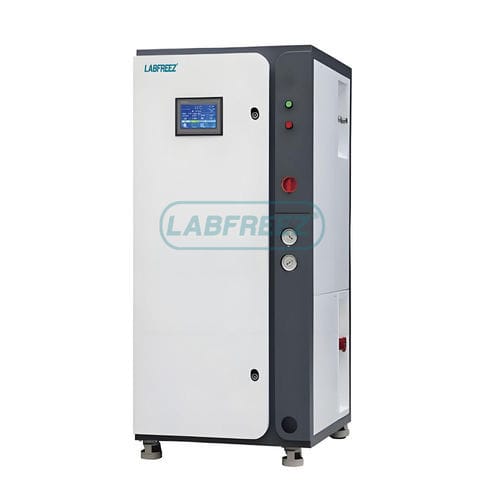

Piège à froid LFZ-CPC series

Présentation du produit
La série LFZ-CPC est un système de congélation cryogénique pour vapeur d'eau qui condense et capture les vapeurs volatiles sur une surface cryogénique. Elle est principalement utilisée pour piéger la vapeur d'eau à l'intérieur de chambres à vide afin d'accélérer la mise sous vide et maintenir un environnement propre.

Principe de fonctionnement
Une bobine cryogénique ou une plaque froide est refroidie en dessous de -100°C dans la chambre à vide. Les molécules volatiles se condensent sur la surface cryogénique, réduisant rapidement la charge de gaz résiduelle et raccourcissant le temps de pompage pour améliorer le rendement et la qualité des surfaces traitées.

Conception et technologie
Les modèles LFZ-CPC utilisent une réfrigération en cascade avec compresseur unique et mélange frigorigène. La conception vise un refroidissement rapide, des températures basses, une maintenance facilitée et un contrôle intégré via PLC et HMI.

Fonction principale
Capturer rapidement la vapeur d'eau et autres vapeurs condensables lors des procédés sous vide afin d'améliorer la qualité des revêtements et d'augmenter la productivité.

Caractéristiques

• Capture rapide des vapeurs d'eau et d'huile ; réduit le temps de mise sous vide de 60 à 90 %.
• Améliore l'uniformité des revêtements et empêche le retour d'huile dans la chambre.
• Refroidissement rapide : atteint -100°C en ~3 minutes ; températures minimales jusqu'à -150°C selon modèle.
• Dégivrage par air chaud rapide : dégivrage typique ≤4 minutes et récupération rapide de la température.
• Réfrigération optimisée pour un refroidissement de reprise rapide (~3 minutes).
• Interface HMI couleur et contrôle PLC ; enregistrement des données et support multilingue.
• Compresseur de marque internationale et fluide frigorigène respectueux de l'environnement.
• Interfaces normalisées ; sorties mono- ou bi-canal configurables avec affichage/enregistrement des températures d'entrée/sortie.
• Surveillance et enregistrement des températures internes, eau de refroidissement, températures d'échappement et pression d'échappement.
• Réglage libre du seuil de dégivrage avec notification automatique après dégivrage.
• Alarmes pour surchauffe/surpression du compresseur et défauts du refroidissement par eau.
• Boîte de vannes à montage frontal pour simplifier l'exploitation et la gestion des condensats.
• Contrôle local/à distance et interface RS485 pour connexion au poste hôte.

Sécurité

• Protection haute pression d'échappement.
• Protection haute température d'échappement.
• Protection surchauffe du condenseur.
• Protection contre la surcharge et la surchauffe du système frigorifique.
• Protection contre l'inversion de phase d'alimentation anormale.

Avantages

• Réfrigération : cascade optimisée offrant performance basse température efficace et dégivrage intégré.
• Contrôle : PLC + HMI avec autocontrôle, surveillance, enregistrement, commandes locale/à distance et fonctions d'alarme.
• Enregistrement des données : surveillance multi-canaux température/pression et consultation de l'historique.
• Boîte de vannes frontale : sécurité et gestion des condensats améliorées pour préserver les performances.

Tableau des spécifications
Model | LFZ-CPC200 | LFZ-CPC500 | LFZ-CPC1200 | LFZ-CPC1800 | LFZ-CPC3500 | LFZ-CPC4200 | LFZ-CPC1200LT
Plage temp. | -90 ~ -135°C | -90 ~ -135°C | -90 ~ -135°C | -100 ~ -145°C | -100 ~ -145°C | -100 ~ -145°C | -120 ~ -165°C
Puissance frigorifique @ -100°C (W) | 200 | 500 | 1200 | 1800 | 3500 | 4200 | 420
Capacité de piégeage (L/sec) | 12000 | 52000 | 74000 | 104000 | 250000 | 298000 | 37250
Vide ultime (torr) | 2×10^-9 | 2×10^-9 | 2×10^-9 | 2×10^-9 | 1.5×10^-8 | 1.5×10^-8 | 4×10^-12
Surface de bobine (m2) | 0.1 | 0.3 | 0.5 | 1.0 | 2.0 | 2.5 | 0.25
Diamètre bobine (mm) | Φ8 | Φ10 | Φ12 | Φ16 | Φ16 | Φ16 | Φ10
Longueur bobine (m) | 4 | 10 | 12 | 15 | 40 | 50 | 8
Temps de pré-refroidissement (min) | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 30 | ≤ 40 | ≤ 40 | ≤ 40
Temps de dégivrage (min) | N/A | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4 | ≤ 4
Type de refroidissement | Air | Air | Eau | Eau | Eau | Eau | Eau
Orifice eau de refroidissement | N/A | N/A | 1/2" | 1/2" | 3/4" | 3/4" | 1/2"
Tension | 220/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50 | 380/50
Puissance (kW) | 1.2 | 4.5 | 6.5 | 8.5 | 11.6 | 14.2 | 11.2
Dimensions (mm) | 500×520×980 | 600×620×1250 | 750×900×1650 | 750×900×1660 | 920×800×1860 | 750×940×1755 | 750×900×1750

Caractéristiques / spécifications techniques

• Série / modèles : LFZ-CPC200, 500, 1200, 1800, 3500, 4200, 1200LT.
• Température de service : typiquement -90°C à -165°C selon modèle ; certains modèles atteignent environ -150°C.
• Puissance frigorifique : 200 W à 4200 W (ex. à -100°C).
• Capacité de piégeage : ~12 000 L/s à ~298 000 L/s selon modèle.
• Vide ultime : jusqu'à ~2×10^-9 torr (selon modèle).
• Configurations de bobine : surfaces, diamètres et longueurs variés pour une condensation rapide.
• Dégivrage : dégivrage par air chaud avec récupération rapide (≤4 min pour la plupart des modèles).
• Refroidissement : variantes air ou eau selon modèle.
• Contrôle & communications : PLC + HMI tactile couleur, enregistrement, interface RS485, fonctionnement local/à distance.
• Protections : alarmes multiples pour pression, température, surcharge du compresseur, défauts du refroidissement par eau et anomalies de phase électrique.
