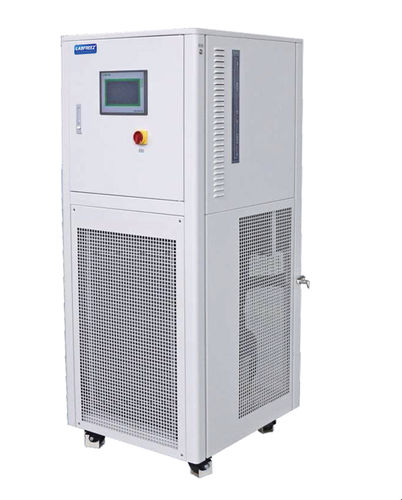

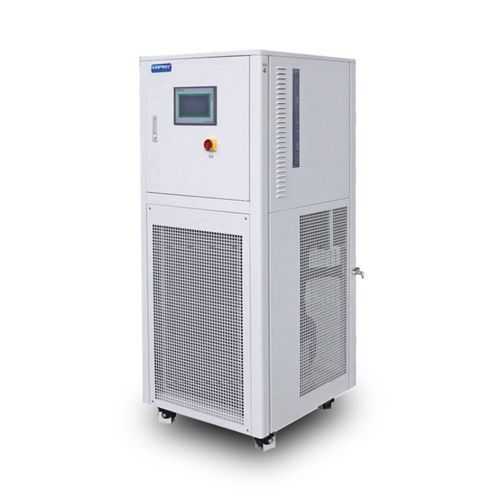

Refroidisseur de liquide LRC-50 series

pour réfrigérationde laboratoireà condensation par air

Description
Refroidisseur à circulation fermée conçu pour prévenir la contamination du fluide circulant et prolonger la durée de vie du fluide caloporteur. Convient aux laboratoires, applications de process et essais basse température nécessitant un contrôle stable jusqu'à −50°C.

Caractéristiques

• Circuit fermé limitant la contamination du fluide et prolongeant la durée de vie du liquide.
• Protections de sécurité multi-niveaux pour un fonctionnement fiable.
• Compresseurs de marque ; technologie de réfrigération en cascade pour refroidissement profond.
• Conception orientée utilisateur pour faciliter l'utilisation et la maintenance.
• Système à double condenseur efficace.
• Contrôleur en cascade informatisé avec résolution 0,1°C ; plage −50°C à 30°C ; sonde PT100.
• Stabilité à basse température assurée par une conception optimisée de l'extrémité froide.
• Différentiel marche/arrêt du compresseur configurable.
• Surveillance de la température ambiante pour éviter une élévation excessive de la température interne.
• Plusieurs alarmes : sur-température, défaut de capteur, haute pression, surchauffe compresseur, niveau de liquide.
• Protection par temporisation au démarrage et protecteurs cascade en trois niveaux.
• Mise à la terre de tous les composants.
• Circulation entièrement fermée : évite la formation de vapeur à basse température et préserve la pureté du fluide ; assure une longue durée de vie même en cas de formation de cristaux de glace.
• Pompe de circulation performante conçue pour un fonctionnement continu 24/7.
• Échangeur à plaques pour une meilleure efficacité d'échange thermique.

Paramètres techniques (tableau)
Modèle : LRC-5018 | LRC-5040 | LRC-5062 | LRC-5090 | LRC-50A1 | LRC-50A2
Plage de température du milieu : -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C | -50°C ~ 30°C
Contrôle de température : Contrôleur multifonction ASET (tous modèles)
Contrôle optionnel : Contrôle de la température de sortie du fluide caloporteur
Protocole de communication : MODBUS RTU, interface RS485
Retour de température : Mesure du fluide caloporteur PT100
Capacité de refroidissement (-10°C) : 1.5 kW | 3.2 kW | 4.5 kW | 6.2 kW | 8.3 kW | 12 kW
Capacité de refroidissement (-20°C) : 1.2 kW | 2.7 kW | 3.8 kW | 5.5 kW | 7 kW | 10 kW
Capacité de refroidissement (-40°C) : 0.4 kW | 0.75 kW | 1.15 kW | 1.5 kW | 2.1 kW | 3 kW
Pompe de circulation (typ.) : Max20L/min 0.7BAR | Max20L/min 0.7BAR | Max35L/min 1BAR | Max35L/min 1BAR | Max75L/min 1BAR | Max75L/min 1BAR
Capacité de stockage liquide : 15L | 20L | 25L | 30L | 35L | 45L
Compresseur : Tecumseh | Copeland | Copeland | Copeland | Copeland | Copeland
Évaporateur : Tube en cuivre (tous modèles)
Contrôleur opérateur : Écran tactile couleur 7 pouces ; enregistrement de courbe de température ; export au format Excel
Protections : Autodiagnostic ; protection contre surcharge du congélateur ; interrupteur haute pression ; relais de surcharge ; protection thermique ; autres protections
Réfrigérant : R-404A
Taille de raccordement : DN-15 | DN20 | DN20 | DN20 | DN20 | DN-20
Dimensions produit (air-refroidi) : 400×600×1050 mm | 500×680×1350 mm | 550×680×1450 mm | 550×680×1550 mm | 620×680×1650 mm | 750×750×1750 mm
Poids (air-refroidi) : 145 kg | 185 kg | 230 kg | 275 kg | 340 kg | 380 kg
Alimentation : AC220V 50Hz 2.2kW (max) | AC380V 50Hz 3.5kW (max) | AC380V 50Hz 4.5kW (max) | AC380V 50Hz 6kW (max) | AC380V 50Hz 7kW (max) | AC380V 50Hz 9kW (max)
Matériau : Acier roulé à froid peint (standard)
Pompes optionnelles : 35L/min 2.5bar ; 50L/min 2.5bar ; 110L/min 2.5bar
Matériau optionnel : SUS304 inoxydable
Option (pression) : Pompe de circulation max. 6 bar disponible
Alimentation optionnelle : 220V 60Hz triphasé ; 440–480V 60Hz triphasé
Remarque : Capacité de stockage d'eau plus grande réalisable sur demande.

Spécifications techniques

• Type de produit : Refroidisseur à circulation fermée (série LRC-50).
• Plage de température : -50°C à 30°C ; résolution 0,1°C ; sonde PT100.
• Contrôleur : Contrôleur multifonction ASET avec écran tactile couleur 7 pouces et enregistrement/export des courbes de température.
• Technologie de refroidissement : Réfrigération en cascade ; double condenseur ; évaporateur à tubes en cuivre.
• Compresseurs : Compresseurs de marque (Tecumseh ou Copeland selon modèle).
• Pompe de circulation : Options de débit/pression multiples (typ. jusqu'à 75 L/min ; optionnel jusqu'à 110 L/min ; jusqu'à 2,5 bar) ; conçue pour fonctionnement continu.
• Exemples de capacités frigorifiques : jusqu'à 12 kW (@ -10°C) selon modèle ; valeurs fournies pour -10°C, -20°C et -40°C.
• Capacité de stockage liquide : de 15 L à 45 L selon modèle ; réservoirs plus grands disponibles sur demande.
• Communication : MODBUS RTU (RS485).
• Sécurité et protections : alarmes multiples, autodiagnostic, protection contre surcharge et thermique, interrupteur haute pression, temporisation au démarrage, mise à la terre.
• Réfrigérant : R-404A.
• Construction : Acier roulé à froid peint standard ; SUS304 en option.
• Taille des raccords et dimensions : Raccords DN15–DN20 ; dimensions et poids variables selon modèle (voir tableau).
• Options d'alimentation : Standard AC220V 50Hz ou AC380V 50Hz ; options triphasées 60Hz.
