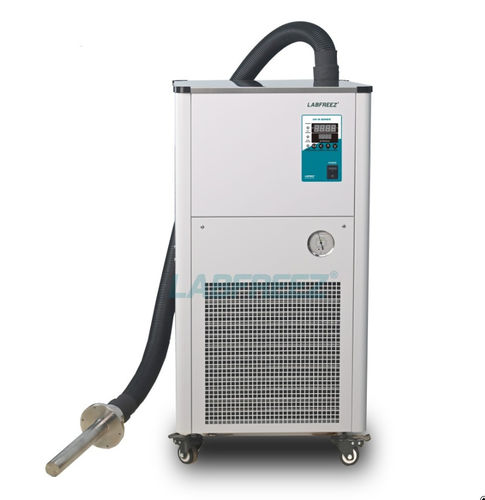

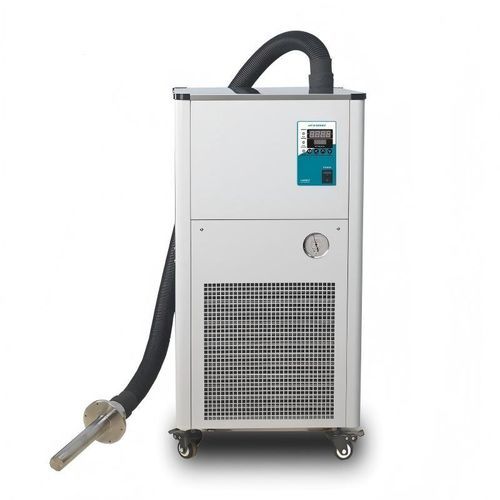

Réfrigérateur cryogénique mono-étagé UIC-P series

à bride

Description courte

• -80°C, -100°C, -120°C, -135°C : options de réfrigération avec réfrigérant mixte
• Bobine de sonde d'immersion personnalisable en dimensions ; matériau : inox ou revêtement PTFE
• Équipé d'un compresseur de marque reconnue
• Conçu pour la capture de vapeurs aqueuses ou de solvants organiques
• Adapté au revêtement sous vide Parylene et aux pièges sous vide
• Applicables au refroidissement de pièges en haut vide et aux bains cryogéniques

Présentation
La série UIC-P utilise une réfrigération par compression monophasée et un réfrigérant mixte performant pour atteindre des températures ultra-basses. La sonde se raccorde à l'unité frigorifique via un tuyau flexible et léger. Usages typiques : revêtement sous vide Parylene, piégeage de condensats gazeux, bains cryogéniques et intégration avec pièges froids ou réservoirs liquides pour essais à très basse température. Le système peut atteindre environ -145°C selon modèle et configuration. L'évaporateur en bobine (sonde de refroidissement) peut être personnalisé selon les besoins.

Principales caractéristiques

• Température minimale atteignable jusqu'à environ -145°C (selon modèle)
• Conception compacte pour une installation simple
• Refroidissement rapide adapté aux applications ultrabasses en continu
• Capture rapide de la vapeur d'eau pour limiter les retours d'huile et de gaz
• Élimine l'utilisation d'azote liquide, réduisant coûts et risques de manutention

Domaines d'application

• Remplacement de l'azote liquide dans les pièges froids et les détecteurs de fuite à spectromètre de masse hélium
• Obturateur cryogénique pour pompes mécaniques à bride
• Refroidissement ultrabasse température de petits flux de gaz
• Condensation et piégeage de vapeur d'eau, d'huile et de gaz en espaces confinés
• Focalisation à froid et désorption thermique en chromatographie en phase gazeuse
• Procédés de revêtement Parylene sous vide
• Refroidissement des pièges de systèmes en haut vide

Spécifications (tableau)
Modèle | Temp. max. | Capacité de refroidissement @-100°C | Diamètre bobine (mm) | Longueur bobine (mm) | Longueur tuyau (mm) | Puissance totale (W) | Alimentation (V/Hz) | Poids (kg) | Dimensions (mm)
UIC-80P | -80°C | 20 W | 25 | 300 | 1400 | 660 | 220/50 | 57 | 300*550*580
UIC-100P | -100°C | 150 W | 60 | 380 | 1400 | 860 | 220/50 | 72 | 440*520*930
UIC-120P | -120°C | 100 W | 16 | 600 | 1400 | 910 | 220/50 | 78 | 440*520*980
UIC-135P | -135°C | 50 W | 40 | 300 | 1400 | 970 | 220/50 | 92 | 500*550*1200

Caractéristiques techniques

• Nom de la série : UIC-P Series (sonde d'immersion frigorifique ultra-basse température)
• Température minimale atteignable : jusqu'à environ -145°C (selon modèle et configuration)
• Modèles disponibles et données clés : UIC-80P (max -80°C, 20 W @ -100°C), UIC-100P (max -100°C, 150 W @ -100°C), UIC-120P (max -120°C, 100 W @ -100°C), UIC-135P (max -135°C, 50 W @ -100°C)
• Sonde/bobine : divers diamètres et longueurs ; diamètre et longueur personnalisables
• Longueur de raccord de tuyau : standard 1400 mm (adaptable)
• Alimentation : 220 V / 50 Hz (standard) ; puissance électrique totale selon modèle
• Cas d'utilisation typiques : remplacement LN2 pour pièges froids, revêtement sous vide (Parylene), piégeage cryogénique, focalisation froide en chromatographie
