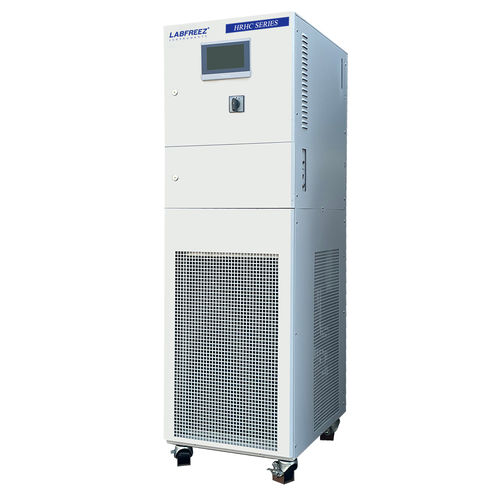

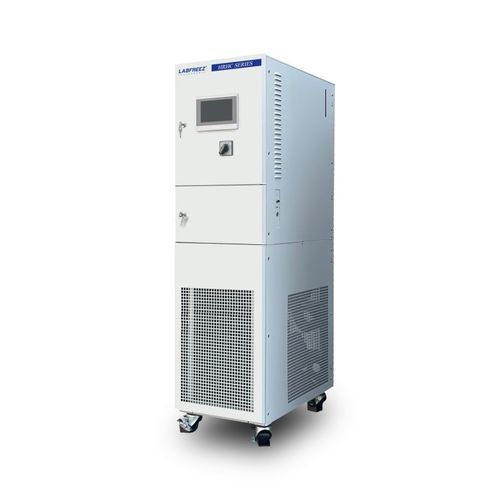

Circulateur chauffant HRHC-N series

chauffé

Description courte
Circulateur de contrôle dynamique de température conçu pour les essais de moteurs et batteries nouvelle énergie. La série HRHC-N assure un contrôle précis de la température et du débit pour bancs d'essai et laboratoires, en exploitation locale ou distante, avec protections de sécurité intégrées.

Type de véhicule d'application

• Véhicule hybride électrique
• Véhicule tout électrique
• Véhicule à moteur hydrogène
• Véhicule électrique à pile à combustible
• Véhicule électrique à autonomie étendue
• Autres véhicules nouvelle énergie

Domaine d'application automobile
Conçu pour le contrôle précis de la température des moteurs synchrones à aimant permanent, moteurs à réluctance commutée, moteurs asynchrones et de leurs contrôleurs, utilisés en développement et validation des véhicules nouvelle énergie.

Avantages produit

• Écran tactile couleur Siemens 7 pouces avec modes de commande locale et distante pour une exploitation flexible.
• Protection automatique contre les défauts de charge avec sorties de signal pour sécuriser le banc d'essai et les équipements.
• Principaux composants fournis par des fabricants internationaux (compresseur, détendeur, capteurs) pour des performances fiables.
• Finition armoire professionnelle avec peinture électrostatique haute pression adaptée aux environnements industriels.
• Options modulaires : équipements auxiliaires et fonctions de contrôle étendues disponibles sur demande.

Paramètres techniques (tableau)
model
HRHC-N475W | KHRHC-N4A10W | HRHC-N4A15W | HRHC-N4A25W
plage de température
-40℃～+100℃
Précision de contrôle de la température
±0.5℃
Retour de température
Pt100
affichage température
0.01k
Contrôle de débit en sortie
3～30 L/min (HRHC-N475W); 3～40 L/min (autres modèles)
Précision de contrôle du débit
±0.3 L/min
Affichage de la pression
Capteur de pression Jeffron; pression affichée sur l'écran tactile
Puissance de chauffage
7.5 kW | 10 kW | 15 kW | 25 kW
Capacité de refroidissement (par modèle) à différentes températures
À 100℃: 7.5 kW | 10 kW | 15 kW | 25 kW
À 20℃: 7.5 kW | 10 kW | 15 kW | 25 kW
À 0℃: 7.5 kW | 10 kW | 15 kW | 25 kW
À -20℃: 4.5 kW | 6 kW | 10 kW | 16 kW
À -40℃: 1.8 kW | 2.5 kW | 4 kW | 6.5 kW
compresseur
Emerson Valley Wheel / Danfoss Scroll Compressor
détendeur
Emerson / Danfoss Thermal Expansion Valve
Séparateur d'huile
Emerson
Filtre dessiccateur
Emerson / Danfoss
Évaporateur
Échangeur de chaleur à plaques haute performance
Interface, affichage
Écran tactile couleur Siemens 7 pouces
Protections de sécurité
Auto-diagnostic; protection surcharge congélateur; interrupteur haute pression; relais de surcharge; protection thermique; protection bas niveau de liquide; protection haute température; protection défaut capteur
Système totalement fermé
Système entièrement clos : pas de buée d'huile à haute température; basse température sans absorption d'humidité; le fluide caloporteur se réapprovisionne automatiquement à basse température.
Fluide frigorigène
R404A / R507C
Taille de connexion
G3/4
Circulation d'eau 25℃ (exigence)
1500 L/H | 2000 L/H | 2800 L/H | 4500 L/H (selon modèle)
Condenseur refroidi par eau
Échangeur de type Paris / Shen's casing
Puissance (MAX)
13 kW MAX | 17 kW MAX | 25 kW MAX | 38 kW MAX
Poids
280 kg | 320 kg | 360 kg | 620 kg
Alimentation
3p-380V 50Hz (standard); options : 3-phase 220V 60Hz, 400V 50Hz, 440V 60Hz
Options disponibles
Extension de température à -40℃ ~ +150℃; contrôle de débit jusqu'à 0.5 L/min; augmentation du contrôle de pression de sortie antigel; contrôle de température/débit/pression à plus haute précision; bus de communication CAN

Caractéristiques techniques

• Série / Modèle : HRHC-N Series (exemples : HRHC-N475W, KHRHC-N4A10W, HRHC-N4A15W, HRHC-N4A25W)
• Plage de température : -40℃ à +100℃ (standard)
• Précision de contrôle : ±0.5℃
• Capteur de rétroaction de température : Pt100
• Résolution d'affichage température : 0.01k
• Contrôle de débit : typ. 3–30 L/min (certains modèles 3–40 L/min)
• Précision de contrôle du débit : ±0.3 L/min
• Affichage de la pression : capteur Jeffron, affiché sur écran tactile
• Options de puissance de chauffage : 7.5 kW, 10 kW, 15 kW, 25 kW
• Capacité de refroidissement : voir bloc paramètres techniques ci‑dessus
• Compresseur : Emerson Valley Wheel ou Danfoss Scroll
• Détendeur : Emerson ou Danfoss
• Type d'évaporateur : échangeur à plaques haute performance
• Interface utilisateur : écran tactile couleur Siemens 7 pouces (supporte commande locale et distante)
• Protections : auto-diagnostic, protections surcharge/high-low, protection défaut capteur
• Système : circuit frigorifique entièrement fermé (évite buée d'huile et absorption d'humidité)
• Frigorigènes : R404A / R507C
• Connexion : G3/4
• Exigence circulation d'eau (25℃) : 1500–4500 L/H selon modèle
• Options d'alimentation et extensions : bus CAN et options de contrôle étendu température/débit/pression
