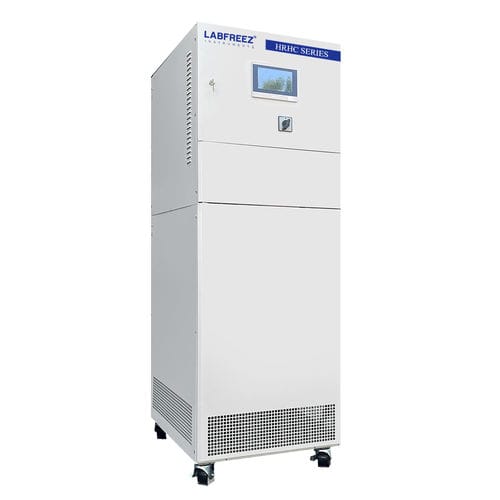

Thermostat à circulation réfrigéré HRHC

à haute température

Description courte
Circulateur frigorifique chauffant hermétique de la série HRHC avec commande PLC et régulation dynamique de la température. Configurations disponibles couvrant des plages de température larges de -100°C à +250°C (selon modèle). Conçu pour une circulation liquide en boucle fermée et un contrôle précis de la température de l'échantillon.

Application
Convient aux systèmes de réacteurs, autoclaves, systèmes pilote et mini‑usines, opérations d'industrialisation, réacteurs à double enveloppe et à flux avancé, systèmes de distillation et sous vide, essais de matériaux, chimie combinatoire et procédés semi‑conducteurs.

Avantages & fonctions

• Circulation hermétique réduisant l'oxydation et la perte du fluide caloporteur, améliorant la précision et la durée de vie.
• Large plage de fonctionnement disponible selon modèle sans changements fréquents de fluide.
• Régulation PID avec feed‑forward et contrôle PLC pour une réponse rapide et stable.
• Grande stabilité et reproductibilité des procédés.
• Échangeur thermique à plaques et circuits optimisés pour améliorer les vitesses de chauffe/refroidissement.
• Puissances de refroidissement et chauffage modulables selon modèle (environ 0,5–500 kW selon configuration).
• Écrans tactiles TFT optionnels (4", 7", 10") avec interface graphique.
• Fonctions complètes d'alarme et de sécurité.
• Capacité de refroidissement rapide depuis des températures élevées.
• Logiciel de contrôle et communication à distance en option.
• Empreinte compacte par rapport à la capacité délivrée.

Conception de la structure
Canalisation entièrement fermée avec échangeur à plaques haute efficacité réduisant la quantité de fluide thermique et accélérant les transitions de température. La circulation liquide fermée avec vase d'expansion limite la température d'expansion et diminue les risques de volatilisation/oxydation du fluide caloporteur, permettant un contrôle continu sur de larges plages sans hausse de pression ni remplacement fréquent du fluide.

Fonction d'affichage

• Affichage de toutes les températures de contrôle de procédé.
• Indication du niveau du fluide dans le vase d'expansion.
• Indication de l'état du système frigorifique et du chauffage.
• Indication de l'état de la pompe de circulation.
• Mode de contrôle de température sélectionnable : matériau vs fluide caloporteur.
• Limites hautes/basses de température réglables et différence autorisée entre enceinte et matériau réglable.
• Alarme niveau vide et sélection manuelle/automatique du compresseur frigorifique.
• Affichage des courbes de température avec zoom et export.
• Programmation de recettes et affichage des notes d'alarme.

Principe de contrôle du procédé
Système à deux boucles PID (boucle maître et secondaire) avec signal feed‑forward pour réduire le retard et le dépassement. Les sorties combinées garantissent un contrôle précis des gradients et une stabilisation rapide des procédés sensibles à la température.

Protection de sécurité
Comprend protection de séquence de phases, détection de fuite, protections pression haute/basse du circuit frigorifique, protection surcharge pompe et compresseur, protection niveau liquide haut/bas, double protection indépendante contre la surtempérature et protection de fermeture de la ligne de circulation. Les modèles refroidis par air ou fonctionnant sous -45°C peuvent intégrer un échangeur auxiliaire refroidi par eau pour de meilleures performances en ambiances chaudes.

Tuyauterie de raccordement (éléments / plage temp. / interface)
Tuyau caoutchouc fluoré — -30 ~ 200°C — Φ12×16, Φ16×22, Φ20×26
Tuyau métallique isolé — -60 ~ 250°C — DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interface données & logiciel (configuration standard)

• Entrées PT100 pour sondes de température.
• Interface USB pour export de données.
• Interface RS485 (protocole MODBUS RTU).
• Sorties contacts d'alarme.

Caractéristiques techniques

• Plages de température options : -10 ~ +200°C; -25 ~ +200°C; -45 ~ +250°C; -60 ~ +250°C; -90 ~ +250°C; -100 ~ +100°C (selon modèle).
• Puissance de refroidissement : modèles typiques de 15 kW à ~130 kW (selon modèle); configurations étendues jusqu'à ~500 kW disponibles.
• Puissance de chauffage : plages similaires au refroidissement (selon modèle).
• Contrôle : PID feed‑forward avec contrôle PLC.
• Points mesurés/contrôlés : médias de circulation et matériau (PT100 standard; 3 points matériau).
• Capacité programmée : 20 groupes de programmes, jusqu'à 45 segments par groupe.
• Protocoles & interfaces : MODBUS RTU / RS485, USB export, contacts d'alarme.
• Commande : écran tactile couleur 7" standard (autres tailles en option) avec affichage et enregistrement de courbes.
• Sécurité : protections multiples intégrées (pression, niveau, surcharge, surtempérature).
• Conception : boucle fermée pour éviter brume d'huile et entrée d'humidité; remplissage automatique du fluide caloporteur.
• Série : HRHC Series.
