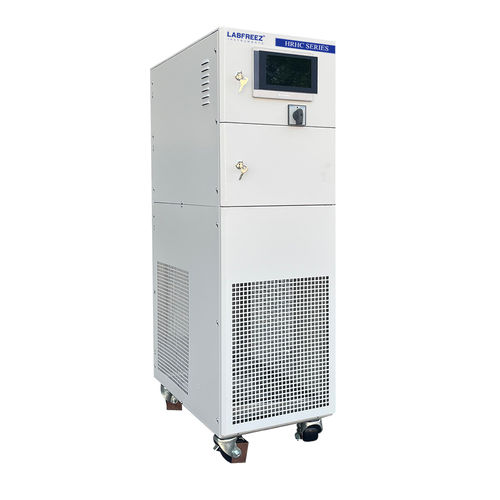

Thermostat à circulation réfrigéré HRHC series

à haute température

Description
La série HRHC -45°C ~ +180°C de Labfreez Instruments sont des circulateurs frigorifiques chauffants pour le contrôle dynamique de température, conçus pour le chauffage, le refroidissement et la recirculation précis. Conviennent aux réacteurs, autoclaves, pilotes de laboratoire, opérations d'industrialisation, réacteurs à double enveloppe, réacteurs à flux avancé, systèmes de distillation, essais matériaux, chimie combinatoire, procédés semi-conducteurs et chambres à vide.

Application du thermostat
Les unités HRHC (circulateurs frigorifiques et chauffants hermétiques) se raccordent aux systèmes réacteurs, autoclaves, bancs pilotes, mini-usines et opérations de montée en échelle pour assurer le contrôle de la température de la chemise ou du matériau et la recirculation continue.

Avantages & Fonctions du thermostat

• Système de circulation hermétique pour une grande précision de température et une durée de vie prolongée du fluide caloporteur.
• Plages de température de travail très larges selon les modèles ; contrôle continu sans changements fréquents de fluide caloporteur.
• Contrôle PID intelligent avec feed-forward pour un suivi stable des consignes.
• Haute stabilité et reproductibilité des procédés.
• Échangeur à plaques et circuit de chauffage optimisé pour de meilleurs transferts thermiques.
• Capacités de refroidissement évolutives selon le modèle (typ. 0,5 kW à 500 kW selon configuration).
• Options d'écrans TFT tactiles (4", 7", 10") avec affichage graphique.
• Fonctions complètes d'alarme et de sécurité.
• Capacité de refroidissement rapide depuis des températures élevées.
• Logiciel de contrôle distant optionnel (communication jusqu'à 200 m).
• Empreinte compacte pour laboratoires et installations pilotes.

Conception de la structure du thermostat
Canalisations entièrement fermées avec échangeur à plaques haute efficacité pour réduire la quantité de fluide caloporteur tout en permettant des variations rapides de température. Le vase d'expansion est limité à 60°C.

• Seul le fluide dans le vase d'expansion est en contact avec l'air (vase ≤60°C), réduisant les risques d'oxydation/volatilisation.
• Pas de volatilisation du fluide caloporteur à haute température dans les plages de fonctionnement.
• Pas de nécessité de changement de fluide pour un contrôle continu sur des plages très larges (ex : -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C) sans élévation de pression.

Fonctions d'affichage du thermostat

• Affichage des températures de contrôle de procédé.
• Niveau du liquide dans le vase d'expansion.
• État du système frigorifique.
• État du chauffage.
• État de la pompe de circulation.
• Sélection du mode de contrôle (matière vs fluide caloporteur).
• Limites haute/basse de température réglables et différentiel chemise/matière.
• Alarme en cas de niveau bas.
• Sélection compresseur manuel/automatique.
• Affichage de courbe de température avec zoom et export.
• Gestion de recettes/programmes et affichage des alarmes.

Principe de contrôle du procédé
Architecture à deux boucles PID (maître et esclave) avec feed-forward PV. La sortie de la boucle principale et le signal feed-forward composent la consigne de la boucle subordonnée, minimisant le retard et le dépassement pour un gradient de température précis.

Haute répétabilité du contrôle
Le contrôle PID haute précision et la conception en boucle fermée garantissent des résultats de température stables et reproductibles pour la validation et la montée en échelle.

Pompe de circulation
Pompes à entraînement magnétique résistantes aux hautes températures ou pompes à entraînement protégé sans fuite réduisant le risque de fuites, avec faible bruit et débits élevés (selon modèle jusqu'à ~20 L/min, pressions jusqu'à ~2 bar).

Vanne d'expansion électronique
Vannes d'expansion électroniques (ex. Emerson) avec pilotage pas à pas précis (0–750 pas/min) pour un dosage exact du réfrigérant et une meilleure précision de contrôle.

Logiciel de configuration (option)

• Distance de communication jusqu'à 200 m.
• Réglage distant des consignes et paramètres.
• Écran de contrôle en temps réel et enregistrement/export des courbes.
• Sélection de programmes et enregistrement des alarmes.

Protection de sécurité
Multiples fonctions de sécurité et d'auto-diagnostic : protection séquence de phases, protection anti-fuite, protection frigorifique haute/basse pression/tension, protection surcharge pompe/compresseur, alarmes niveau haut/bas, deux protections indépendantes contre la surtempérature, protection de l'arrêt ligne de circulation et autres protections thermiques/surcharge.

Tuyauterie de raccordement (articles)

• Tuyau en caoutchouc fluoré | -30~200°C | Φ12×16, Φ16×22, Φ20×26
• Tuyau isolé métallique | -60~250°C | DN15, DN20, DN25, M24×1.5, M30×1.5, M38×1.5

Interface de données & logiciels (standard)

• Entrées : capteur(s) de température PT100.
• Export de données USB.
• RS485 (MODBUS RTU).
• Sortie contact d'alarme.

Fluide caloporteur
Le choix d'un fluide caloporteur adapté est essentiel. Labfreez Instruments fournit des fluides en conditionnements de 10 L, 25 L, 30 L et 200 L ; choisir selon la température de travail et les exigences du système.

Options du thermostat

• Entrée mesure température 4–20 mA.
• Entrée consigne température 4–20 mA.
• Interface Ethernet.
• Interface RS232 (MODBUS).
• Logiciel PC (nécessite Ethernet).
• Boîtier de contrôle externe avec écran tactile.

Spécifications communes

• Mode de contrôle : Feed-forward PID, contrôle PLC.
• Contrôle de température : températures matière et liquide de circulation contrôlables indépendamment.
• Mémoire programmes : 20 programmes, 45 segments par programme.
• Communication : MODBUS RTU via RS485.
• Capteurs : PT100 pour le milieu de circulation et matière brute (3 points) ; option 4–20 mA.
• Panneau de contrôle : écran tactile couleur 7" (affichage & enregistrement des courbes).
• Sécurité : auto-diagnostic, protections surcharge et thermique, pressostat haute pression, relais de surcharge.
• Système en boucle fermée : totalement fermé ; pas de buée huileuse à haute température ; absorption d'humidité minimale à basse température ; stabilité de pression sur larges plages ; réapprovisionnement automatique du fluide.

Extrait des spécifications (modèles présentés)

• Modèle : HRHC-320 | Plage : -30°C~180°C | Précision : ±1°C | Puissance chauffe : 2 kW | Capacité refroidissement (ex.) : 1.5 kW (180°C / 50°C / 0°C)
• Modèle : HRHC-420W | Plage : -45°C~180°C | Précision : ±1°C | Puissance chauffe : 2 kW | Capacité refroidissement (ex.) : 1.8 kW (180°C / 50°C / 0°C)
• Modèle : HRHC-430W | Plage : -45°C~180°C | Précision : ±1°C | Puissance chauffe : 3 kW | Capacité refroidissement (ex.) : 3 kW (180°C / 50°C / 0°C)
• Pompe de circulation (ex.) : Max 10–20 L/min, 0.8–2 BAR ; Compresseurs : Embraco ou selon modèle ; Vanne d'expansion : Danfoss ; Réfrigérant (ex.) : R-404A.
• Raccord : DN15 ou M24×1.5 ; Types eau refroidie W : débits exemples 450–550 L/H à 20°C.

Application typique
Contrôle de température pour réacteurs en verre, installations multi-réacteurs, pilotes de laboratoire, cuves de réaction et autres applications nécessitant un contrôle précis de chauffage/refroidissement et de recirculation.

Caractéristiques techniques / spécifications

• Marque : Labfreez Instruments
• Nom de la série : HRHC series
• Température de fonctionnement (ex.) : de -45°C à +180°C (selon modèle)
• Précision : ±1°C (typique)
• Puissance de chauffe : 2–3 kW typique (selon modèle)
• Capacité de refroidissement : varie selon modèle et point de température (voir tableau)
• Pompe : entraînement magnétique ou shield-driven, jusqu'à ~20 L/min (selon modèle)
• Compresseur : Embraco ou selon modèle
• Vanne d'expansion : Danfoss électronique
• Interfaces : PT100, USB, RS485 (MODBUS), contact d'alarme ; options Ethernet/RS232/4–20 mA
• Contrôle : PID feed-forward avec PLC ; support recettes/programmes (20 programmes, 45 segments)
• Sécurité : alarmes et protections multi-niveaux (surchauffe, bas niveau, protections compresseur/pompe)
• Boîtier : acier inoxydable SUS304
