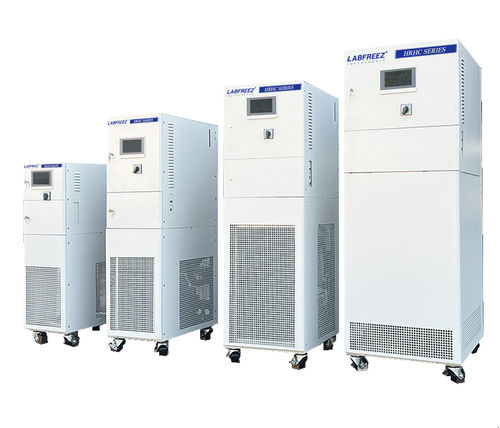

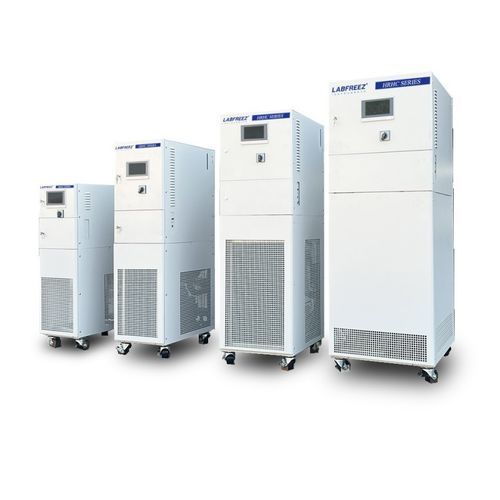

Thermostat à circulation réfrigéré HRHC series

à haute température

Application : Les circulateurs hermétiques de réfrigération et chauffage Série HRHC sont conçus pour la régulation externe de température d'autoclaves, réacteurs à double enveloppe, pilotes, mini‑usines, réacteurs en flux, systèmes de distillation, bancs d'essai matériaux, chimie combinatoire, procédés semi‑conducteurs et chambres à vide.

Avantages et fonctions principales

• Système de circulation hermétique en boucle fermée garantissant un milieu caloporteur propre et une durée de vie prolongée du fluide.
• Large plage de travail (exemples de variantes : de -100°C à +350°C selon modèle et fluide).
• Contrôle PID dual‑loop avec feed‑forward pour une gestion précise des températures matériau et chemise.
• Haute stabilité et reproductibilité des procédés.
• Échangeur à plaques et circuit de chauffage dédiés pour un temps de réponse chauffage/refroidissement réduit.
• Puissance frigorifique de 0,5 kW à 500 kW (selon modèle).
• Écrans tactiles TFT optionnels 4", 7" ou 10" avec affichage graphique et export.
• Fonctions d'alarme et protections complètes.

Conception

• Système de circulation liquide entièrement fermé avec vase d'expansion pour réduire la consommation et la volatilisation du fluide caloporteur.
• L'échangeur à plaques permet des variations rapides de température sans augmentation de pression.
• Exemples de plages de contrôle continues : -80°C~190°C, -70°C~220°C, -88°C~170°C, -55°C~250°C, -30°C~300°C (selon variante).

Fonctions d'affichage

• Affichage des températures de processus et des courbes avec fonctions zoom/export.
• Indication du niveau dans le vase d'expansion et états du compresseur/chauffage/pompe.
• Mode de contrôle température et sélection matériau/fluide caloporteur.
• Réglage des limites haute/basse, delta chemise‑matière et alarmes bas/vide de fluide.
• Possibilité de configurer compresseur manuel/auto et gestion de recettes/programmes.

Principe de commande

• Commande en double boucle : PID maître pour le matériau et PID esclave pour la chemise/circulation, avec compensation feed‑forward pour réduire le retard et le dépassement.

Haute répétabilité

• La conception et la stratégie de contrôle garantissent une grande répétabilité des mesures et une reproductibilité des procédés pour montée en échelle et production.

Pompe de circulation

• Pompes à entraînement magnétique haute température ou pompes à arbre doublé (shield‑driven) étanches disponibles pour large plage de température, faible bruit et risque de fuite réduit.

Vanne d'expansion électronique

• Contrôle dynamique à large plage avec vanne d'expansion électronique (ex. Emerson) à réglage pas à pas pour une meilleure précision de régulation du fluide frigorigène.

Logiciel de configuration (option)

• Connexion PC pour capture d'écran, enregistrement des courbes et gestion de recettes.
• Communication à distance jusqu'à 200 m ; réglage de consignes et journal d'alarmes.

Sécurité

• Protections multiples : détection ordre de phase, protection fuite, protections haute/basse tension du circuit frigorifique, surcharge pompe/compresseur, niveau liquide haut/bas, deux protections anti‑surchauffe indépendantes, protection eau et fermeture de ligne de circulation ; alarmes affichées sur écran tactile.

Tuyauterie de connexion (article / plage temp. / interface) :
Tuyau caoutchouc fluoré - -30~200°C - Φ12*16, Φ16*22, Φ20*26
Tube isolé métal - -60~250°C - DN15, DN20, DN25, M24*1.5, M30*1.5, M38*1.5

Interfaces & logiciels (standard) :

• Entrées capteurs PT100.
• Export de données USB.
• Interface RS485 (MODBUS RTU) et sorties contacts d'alarme.

Milieu caloporteur

• Le choix d'un fluide caloporteur stable est essentiel. Le fluide LABFREEZ est disponible en conditionnements 10L, 25L, 30L et 200L.

Options

• Entrées 4–20 mA pour mesure et consigne.
• Interfaces Ethernet ou RS232 (MODBUS) et logiciel PC de supervision.
• Boîtier de commande externe avec écran tactile.

Caractéristiques communes

• Contrôle : PID feed‑forward avec PLC.
• Programmes : 20 groupes × 45 segments.
• Capteurs : PT100 pour milieu de circulation et matériau (3 points) ; 4–20 mA en option.
• Panel : écran tactile couleur TFT (4", 7", 10") avec affichage/enregistrement de courbes.
• Puissance frigorifique : 0,5–500 kW (selon modèle).
• Échangeur : échangeur thermique à plaques.
• Pompe : pompe à entraînement magnétique ou shield‑driven étanche.
• Sécurité : autodiagnostic, protections surcharge et thermique, contact haute pression.

Spécifications

• Marque : Labfreez Instruments
• Modèle / Série : HRHC Series
• Température de service (exemples) : jusqu'à -100°C à +250°C (variant selon modèle)
• Commande : double boucle PID (feed‑forward), PLC, programmes recettes
• Interfaces : PT100, export USB, RS485 (MODBUS) ; Ethernet/RS232/4–20 mA en option
• Écran : TFT tactile couleur (4", 7", 10")
• Pompe de circulation : magnétique ou shield‑driven étanche
• Puissance de refroidissement : 0,5–500 kW (selon modèle)
