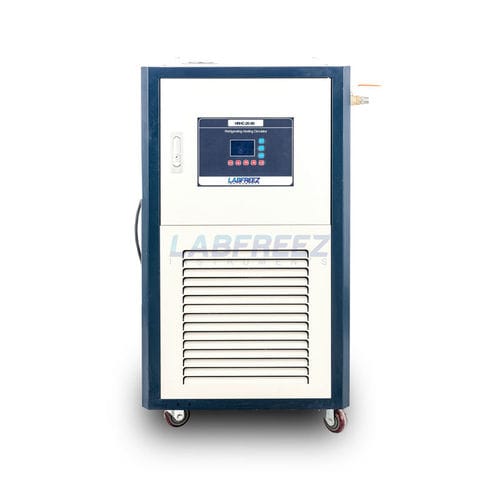

Thermostat à circulation réfrigéré HRHC series

à haute température

Application
La série HRHC est un circulateur frigorifique chauffant intégré conçu pour le contrôle précis de la montée et descente en température des réacteurs à double enveloppe et équipements similaires. Le système utilise un cycle liquide entièrement clos avec un vase d'expansion mécaniquement relié pour protéger le caloporteur sur de larges plages de température.

Caractéristiques

• Cuve intégrée chauffage/refroidissement avec grande surface d'échange pour des variations rapides de température et une demande d'huile réduite.
• Fonctionnement continu chauffage/refroidissement ; la réfrigération par compresseur permet un refroidissement rapide depuis les hautes températures.
• Conception en boucle fermée empêchant l'absorption d'humidité à basse température et la formation de brouillard d'huile à haute température, prolongeant la durée de vie de l'huile.
• Protections multiples : auto-diagnostic, protection surcharge congélateur, interrupteur haute pression, relais de surcharge, protection thermique et anti-surchauffe.
• Contrôle adaptatif PID qui ajuste les paramètres à partir de mesures multidirectionnelles (température, variation, vitesse de variation).
• Fonction de correction des sondes PT100 internes et externes pour une mesure précise.
• Utilisation de fluides frigorigènes sans CFC/HCFC.
• Contrôle précis des vitesses de réaction chimique grâce à une régulation stable de la température.
• Tuyauterie de chauffage en acier inoxydable 304 sans soudure, épaisseur 3,0 mm.
• Compresseurs fiables et pompes de circulation résistantes aux hautes températures pour des performances stables.
• Relais à semi-conducteurs pour un fonctionnement silencieux, sans étincelles et longue durée de vie.
• Affichage simultané de la consigne et de la température réelle avec valeur d'alarme sursous température.
• Remplissage/vidange efficaces pour le fluide de circulation.
• Conception pompe haute-élévation et flexibles tressés en 304 pour le transport longue distance du fluide.

Spécifications communes
Réfrigération : compresseurs hermétiques
Pompe de circulation : type fermé sans fuite
Buses entrée/sortie : configuration entrée basse & sortie haute
Contrôle de température : microcontrôleur, écran LCD avec réglage PID adaptatif
Sécurité : temporisation, détection de fuite, surcourant, protection contre la surchauffe
Finition corps : peinture plastique anticorrosion

Modèles 80~100L (exemples)

• Modèles : HRHC-100-20 | HRHC-100-30 | HRHC-100-40
• Réacteur adapté : 80–100 L
• Volume cuve (L) : 30
• Volume chauffage (L) : 3
• Dimensions cuve chauffage (mm) : Ø90×300 | Ø90×300 | Ø90×480
• Dimensions cuve huile (mm) : 300×300×120 | 300×300×120 | 450×150×450
• Plage max. temp. (°C) : -20 ~ +200 | -30 ~ +200 | -40 ~ +200
• Temp. mini sans charge (°C) : -20 | -32 | -42
• Alimentation : 380V±10% 50Hz (options disponibles)
• Puissance chauffage (W) : 12000
• Puissance refroidissement (W) : 15700–3690 | 15700–3690 | 10280–2565
• Plage contrôle température : -100°C – 400°C
• Précision : ±0.1°C
• Capteur : PT100
• Viscosité fluide : jusqu'à 500 C.S.T
• Pompe circulation (W) : 280 ; hauteur : 10 m ; débit : 35 L/min ; pression : 4 MPa
• Frigorigène exemple : R404 (sans CFC/HCFC)
• Résolution affichage : 0.1°C
• Dimensions globales (mm) : 1070×800×1430 (exemple)
• Poids (kg) : 158–165

Options

• HRHC0001 : Alimentations alternatives (3P-220V, 3P-480V, 110V)
• HRHC0002 : Version antidéflagrante
• HRHC0003 : Fourniture d'huile caloporteuse
• HRHC0004 : Configuration double entrée/sortie

Caractéristiques techniques

• Série : HRHC
• SKU : HRHC-Series
• Type : Circulateur frigorifique chauffant haute & basse température (intégré chauffage/refroidissement)
• Application : Contrôle de température pour réacteurs à chemise et équipements similaires
• Plage utilisable continue : dépend du système, typiquement -95°C à +350°C
• Précision température : ±0.1°C ; sonde : PT100
• Contrôle : microcontrôleur avec LCD et réglage PID adaptatif
• Connexions fluides : flexibles et tuyauterie 304 inox ; tuyau de chauffage 304 SS sans soudure, 3.0 mm
• Pompes/compresseurs : qualité industrielle pour stabilité en haute température
• Sécurité : auto-diagnostic, protections surcharge, interrupteur haute pression, protection surchauffe
• Options : antidéflagrante, tensions alternatives, huile caloporteuse, double raccord
