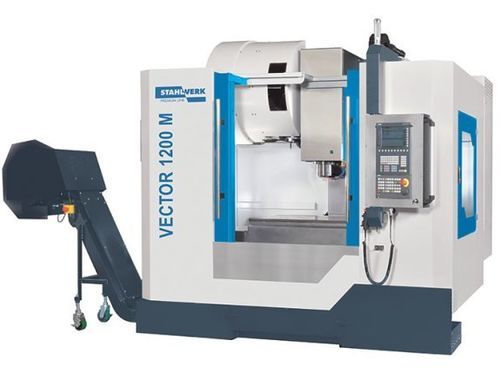

Centre d'usinage 3 axes VECTOR 1200 M Si

verticalà colonneSK40

Aperçu
Le VECTOR 1200 M SI est un centre d'usinage vertical conçu pour l'usinage de pièces volumineuses et lourdes. Le bâti en fonte Meehanite, la conception robuste des guidages et des composants fiables offrent une performance d'usinage stable et une précision adaptée au fonctionnement en plusieurs équipes. La machine se prête à de nombreuses options d'accessoirisation et d'automatisation pour constituer des solutions complètes adaptées aux applications spécifiques.

Points forts

• Broche à paliers multiples pour limiter les vibrations
• Refroidissement par broche 30 bar pour un enlèvement de copeaux optimal
• Conçu pour le fonctionnement en plusieurs équipes
• Nombreuses possibilités de personnalisation et d'automatisation
• Garantie standard de 2 ans

Zone de travail
Dimensions table : 1300 mm x 600 mm
Charge table : 1 200 kg
Poids outil max. : 7 kg
Distance nez broche - surface table : 150 mm – 750 mm
Distance centre broche - colonne : 670 mm
Nombre de rainures en T : 5
Rainure en T (larg. x espacement) : 18 mm x 100 mm

Courses
Course axe X : 1 220 mm
Course axe Y : 600 mm
Course axe Z : 600 mm

Broche
Vitesse broche : 10 000 min-1
Montage broche : SK 40 ISO 7388-1 (DIN 69871)

Avance rapide
Avance rapide : 36 m/min

Avance
Avance de travail : 10 000 mm/min

Porte-outils
Nombre d'outils : 24 positions (standard)
Dimensions outil Ø x L (max.) : 80 mm x 300 mm
Temps de changement palet/palet : 3,9 s
Temps de changement outil/outil : 1,8 s

Précisions
Précision de positionnement : ±0,005 mm (±0,0002")
Répétabilité : ±0,003 mm (±0,00012")

Puissances
Entraînement principal, continu : 12 kW
Puissance moteur X : 3,3 kW
Puissance moteur Y : 3,3 kW
Puissance moteur Z : 5,5 kW
Puissance absorbée totale : 13 kVA

Commande
Commande : Siemens (options SINUMERIK disponibles)

Dimensions et poids
Dimensions (L x l x H) : 3,00 m x 2,40 m x 2,93 m
Poids : 6 500 kg

Conception de la machine

• Bâti à centre de gravité bas pour rigidité et stabilité avec pièces jusqu'à 1 200 kg
• Stabilité du bâti vérifiée par simulation FEM
• Empreinte compacte pour optimisation de l'espace atelier
• Guidages linéaires à rouleaux sur tous les axes pour charge élevée et mouvement fluide
• Servomoteurs puissants accouplés à vis à billes précontraintes pour transmission de couple sans pertes

Broche principale

• Broche monté sur paliers multiples pour absorption des efforts et contrôle thermique
• Grands paliers précontraints pour stabilité radiale en usinage lourd
• Lubrifiants haute température pour une lubrification fiable
• Serrage outil sur cône et bride pour maintien sécurisé

Changeur d'outils

• Magasin 24 positions avec préhenseur à double bras
• Temps de changement outil/outil : 1,8 s, favorisant des temps de cycle courts

Mise en œuvre

• Zone de travail entièrement fermée avec grande porte frontale et ouvertures latérales pour accès et propreté
• Armoires électriques séparées pour haute et basse tension afin de réduire chaleur et bruit
• Manivelle électronique pour faciliter les réglages
• Graissage centralisé automatique pour tous les points de lubrification

Spécifications techniques

• Modèle : VECTOR 1200 M SI
• Table : 1300 x 600 mm, charge 1 200 kg
• Courses (X / Y / Z) : 1 220 / 600 / 600 mm
• Broche : SK40, 10 000 min-1 (options possibles)
• Magasin d'outils : 24 positions, outil/out. 1,8 s
• Entraînement principal : 12 kW continu
• Avance rapide : 36 m/min
• Précision de positionnement : ±0,005 mm ; répétabilité ±0,003 mm
• Commande : Siemens (SINUMERIK)
• Poids / encombrement : 6 500 kg / 3,00 m x 2,40 m x 2,93 m
