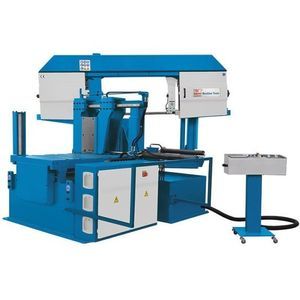

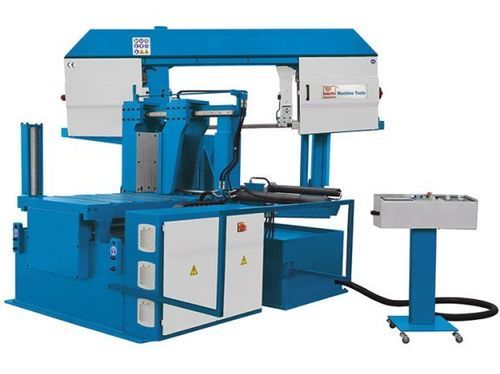

Scie à ruban ABS 540 S NC

horizontalepour métauxtotalement automatique

Description
Le modèle ABS 540 S NC est une scie à ruban horizontale entièrement automatisée en construction à double colonne, destinée à la production en série sur matériaux pleins, tubes et profilés. L’alimentation est assurée par un servomoteur avec vis à billes préchargée et système de mesure, garantissant une précision de positionnement et une répétabilité de ±0,2 mm. La commande tactile Omron permet de mémoriser jusqu’à 30 programmes de 50 étapes. Options : serrage hydraulique de paquets et autres accessoires d’application. Le serrage de la pièce est hydraulique et l’angle d’onglet est réglé manuellement et affiché numériquement.

Points forts

• Construction à double colonne avec guidage linéaire précis
• Coupe à onglet avec serrage hydraulique et affichage numérique de l’angle
• Commande Omron à écran tactile pour programmation rapide (30 programmes × 50 étapes)
• Avance servocommandée pour une grande précision ±0,2 mm
• Limitation automatique de la course avec capteur optique

Zone de travail
Longueur de coupe min. : 15 mm
Longueur restante : 190 mm

Capacités de coupe (exemples)
Avance par course simple (max.) : 700 mm
Vitesse de coupe : 15 m/min - 120 m/min
Capacité 0° (rond) : 540 mm
Capacité 0° (plat L x l) : 690 mm x 540 mm
Capacité 0° (carré) : 540 mm
Capacité 30° (rond) : 540 mm
Capacité 30° (plat L x l) : 550 mm x 540 mm
Capacité 30° (carré) : 540 mm
Capacité 45° (rond) : 470 mm
Capacité 45° (plat L x l) : 410 mm x 540 mm
Capacité 45° (carré) : 410 mm
Longueur d’avance max. (plusieurs courses) : 9.999 mm

Précisions
Précision de positionnement (plusieurs courses) : ±0,2 mm

Capacité de coupe en mode semi-automatique
Capacité 60° (rond) : 250 mm
Capacité 60° (plat L x l) : 240 mm x 540 mm
Capacité 60° (carré) : 240 mm

Puissances
Puissance moteur principal : 4 kW
Puissance pompe hydraulique : 2,2 kW
Puissance pompe de refroidissement : 0,12 kW

Dimensions et poids
Dimensions lame : 6000 mm x 41 mm x 1,3 mm
Dimensions machine (L x l x H) : 3,00 m x 2,42 m x 2,25 m
Poids (env.) : 4 190 kg

Détails produit / Fonctions

• Série de scies à ruban horizontales entièrement automatisées avec guidage parallèle, adaptée à la production en série
• Avance pièce par servomoteur et vis à billes préchargée pour grande répétabilité
• Combinaison guidages linéaires et guidages plats pour faible maintenance
• Cadre de scie orientable manuellement jusqu’à 60° et fixé par serrage hydraulique; mode automatisé jusqu’à 45°
• Inclinaison du cadre de 3° sur l’axe de coupe pour augmenter capacité et durée de vie lame
• Guides rigides de lame, contrôle de tension, détection rupture de ruban, système de refroidissement et brosse à copeaux de série
• Options : MQL, serrage hydraulique de paquets, convoyeurs, pointeur laser

Contrôle et programmation
Commande Omron avec écran tactile, interface opérateur intuitive. Avance de pièce haute précision via servomoteur et vis à billes. Stockage de jusqu’à 30 opérations de coupe avec 50 positions chacune pour production répétitive.

Caractéristiques techniques (résumé)

• Modèle : ABS 540 S NC
• Commande : Omron écran tactile (30 programmes × 50 étapes)
• Précision positionnement : ±0,2 mm
• Avance servocommandée avec vis à billes préchargée
• Vitesse de coupe : 15–120 m/min
• Puissance moteur principal : 4 kW
• Puissance pompe hydraulique : 2,2 kW
• Puissance pompe refroidissement : 0,12 kW
• Dimensions lame : 6000 x 41 x 1,3 mm
• Avance max. par course : 700 mm; multi-course : 9.999 mm
