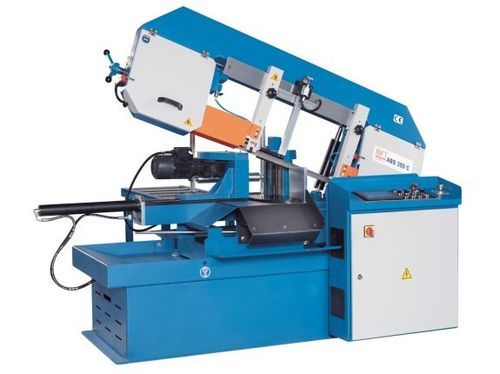

Scie à ruban ABS 350 C

à onglethorizontaletotalement automatique

Présentation
Le modèle ABS 350 C est une scie à ruban horizontale automatique conçue pour la production continue en pièce unique et en série. Elle est équipée de rouleaux d'avance entraînés intégrés dans l'étau, d'un châssis machine massif et d'un pilotage par écran tactile pour des cycles de coupe automatisés et répétables.

Points forts

• Étau avec rouleaux d'avance entraînés pour alimentation automatique
• Possibilité de coupe en onglet jusqu'à 45°
• Écran tactile pour une programmation simple
• Limiteur de hauteur de levage pour réduire les temps morts
• Compteur de pièces pour production continue
• Serrage manuel de faisceaux pour coupe de paquets

Détails du produit

• Scie à ruban horizontale entièrement automatique adaptée aux matériaux pleins, aux tubes et aux profils
• Les rouleaux intégrés dans l'étau assurent une alimentation automatique efficace, adaptée à la production unitaire et en série
• Châssis robuste et bras de scie amorti pour une coupe stable
• Le cadre de scie peut être pivoté manuellement jusqu'à 45° pour les coupes en onglet
• Guides de lame en carbure réglables pour une grande précision angulaire verticale
• Course du cadre et serrage de la pièce actionnés hydrauliquement
• Avance de la lame réglée par une vanne hydraulique micro-ajustable pour des performances de coupe constantes
• Commandes regroupées sur un pupitre autonome ; l'écran tactile facilite la programmation automatisée
• Moteur à vitesse variable avec renvoi conçu pour un fonctionnement en continu vers la poulie de transmission
• Tension de lame contrôlable via manomètre ; contrôle automatique de rupture de ruban en série
• Dispositif de refroidissement performant et brosse à copeaux efficaces fournis en équipement standard
• Options : convoyeur à rouleaux supplémentaire et système de lubrification minimal (MQL)

Équipement de série

• Contrôle automatique de rupture de ruban
• Étau pour coupe en paquets
• Système de refroidissement
• Serrage hydraulique de la pièce
• Outillage de service
• Lame de scie
• Racleur/brosse à copeaux
• Table à rouleaux 1,2 m
• Manuel d'utilisation

Équipement optionnel

• Convoyeur à rouleaux 3 m pour ABS 350 C
• Convoyeur à copeaux
• Tensionnement hydraulique de la lame
• Refroidissement micro-pulvérisé (MQL)
• Pointeur laser
• Contrôle de la force de serrage depuis le pupitre opérateur

Caractéristiques techniques

• Hauteur de travail : 760 mm
• Capacité de coupe 0° (rond) : 350 mm
• Capacité de coupe 0° (plat) (L x l) : 400 mm x 350 mm
• Capacité de coupe 0° (carré) : 350 mm
• Capacité de coupe +30° (rond) : 320 mm
• Capacité de coupe +30° (plat) : 400 mm x 230 mm
• Capacité de coupe +30° (carré) : 350 mm
• Capacité de coupe 45° (rond) : 320 mm
• Capacité de coupe +45° (plat) : 260 mm x 350 mm
• Capacité de coupe +45° (carré) : 280 mm
• Vitesse de coupe : 15 m/min - 125 m/min
• Puissance moteur principal : 2,2 kW
• Puissance pompe hydraulique : 0,37 kW
• Puissance pompe de refroidissement : 0,12 kW
• Dimensions lame : 4 160 mm x 34 mm x 1,1 mm
• Dimensions (L x l x H) : 2,45 m x 0,92 m x 2,02 m
• Poids : 1 050 kg
