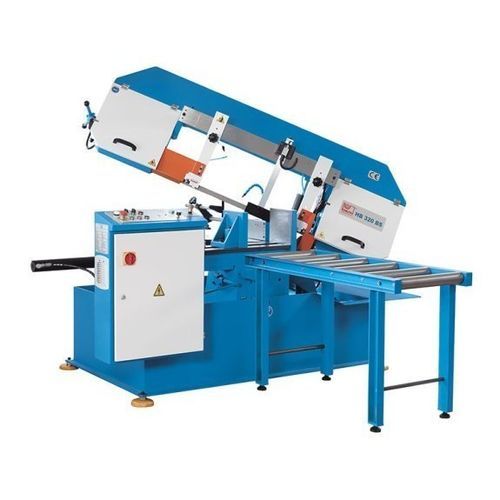

Scie à ruban HB 320 BS

horizontalepour métauxsemi-automatique

Description
La HB 320 BS est une scie à ruban semi-automatique conçue pour des coupes en onglet précises jusqu’à 60°, adaptée à l’atelier comme à la production. Sur ce modèle, c’est le cadre de scie qui pivote (et non l’étau). L’avance du cadre est réglable en continu via une vanne hydraulique et peut être ajustée pendant l’usinage. Le pivotement, la tension de la lame et le bridage sont manuels. La transmission s’effectue par courroie trapézoïdale, nécessitant peu d’entretien. L’équipement standard comprend un système de refroidissement et un convoyeur à rouleaux court de 1,2 m pour l’alimentation du matériau.

Principaux avantages

• Cadre de scie pivotant jusqu’à 60° pour réaliser les onglets sans tourner la pièce
• Fonctionnement semi-automatique pour séries et pièces isolées
• Limitation automatique de la hauteur de course avec capteur optique
• Réduction des temps de réglage machine et pièce

Fonctionnalités

• Avance hydraulique de l’archet réglable en continu pour optimiser la coupe et limiter l’usure
• Arrêt automatique en fin de cycle de coupe
• Capteur de rupture de ruban avec arrêt automatique
• Transmission à engrenage hélicoïdal conçue pour un fonctionnement continu et peu d’entretien
• Vitesse de coupe variable en continu : 15–120 m/min
• Système de refroidissement intégré
• Bras de guidage rigides
• Banc d’alimentation à rouleaux 1,2 m (standard)
• Relevage automatique du ruban avec dispositif de commutation pour différentes hauteurs de pièce
• Serrage hydraulique de la pièce

Spécifications techniques (extraits)
Zone de travail
Hauteur de travail : 740 mm

Capacités de coupe
0° (rond) : 320 mm
0° (carré) : 320 mm
0° (plat) (L x l) : 610 mm x 320 mm
30° (rond) : 320 mm
30° (carré) : 320 mm
30° (plat) (L x l) : 510 mm x 320 mm
45° (rond) : 320 mm
45° (carré) : 320 mm
45° (plat) (L x l) : 355 mm x 320 mm
60° (rond) : 250 mm
60° (carré) : 210 mm
60° (plat) (L x l) : 320 mm x 170 mm
Vitesse de coupe (continu) : 15 m/min - 120 m/min

Puissance d'entraînement
Moteur principal : 2,2 kW
Moteur pompe refroidissement : 0,12 kW
Moteur pompe hydraulique : 0,37 kW

Dimensions et poids
Dimensions lame : 4 160 mm x 34 mm x 1,1 mm
Dimensions machine (L x l x H) : 2,1 m x 1,2 m x 1,35 m
Poids : 1 195 kg

Équipement de série

• Serrage hydraulique de la pièce
• Dispositif de refroidissement
• Butée longitudinale
• Convoyeur à rouleaux 1,2 m
• Manuel d’utilisation

Équipement optionnel (exemples)

• Convoyeur à rouleaux 3 m
• Serrage hydraulique de faisceaux
• Convoyeur à rouleaux motorisé 3 m
• Tensionnement hydraulique de la lame
• Convoyeur 3 m / 6 m avec butée longitudinale et écran numérique
• Refroidissement micro-pulvérisation pour scies 280–380
• Pointeur laser
• Réglage de la pression de serrage depuis le panneau opérateur
