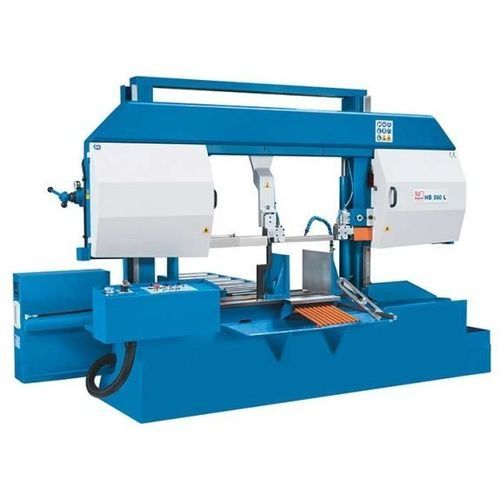

Scie à ruban HB 560 L

horizontalepour acierpour fonte

Description
La HB 560 L est une scie à ruban horizontale semi-automatique destinée aux coupes lourdes sur acier, fonte et autres matériaux pleins. La machine présente une construction rigide à double colonne avec guidages linéaires surdimensionnés pour réduire les vibrations et garantir des coupes précises et répétables. L'avancement hydraulique de l'archet et la vitesse de lame réglable permettent d'adapter la machine à de nombreux profils et sections pleines.

Points forts

• Conception double colonne avec guidage linéaire
• Fonctionnement semi-automatique avec détection optique de la hauteur de course
• Étau orientable 45° pour coupes d'onglet
• Vitesse de coupe variable en continu (20–100 m/min)
• Serrage hydraulique de la pièce en équipement standard

Capacités de coupe
Capacité de coupe 0° (rond) : 560 mm
Capacité de coupe 0° (carré) : 560 mm
Capacité de coupe 0° (plat) (L x l) : 750 mm x 550 mm
Capacité de coupe 45° (rond) : 410 mm
Capacité de coupe 45° (carré) : 410 mm
Capacité de coupe 45° (plat) (L x l) : 410 mm x 550 mm
Plage de vitesse de coupe : 20 m/min - 100 m/min

Puissances
Moteur principal : 4 kW
Moteur pompe hydraulique : 1,1 kW
Moteur pompe de refroidissement : 0,12 kW

Dimensions et poids
Dimensions de lame : 6000 mm x 41 mm x 1,3 mm
Dimensions machine (L x l x H) : 3,4 m x 1,15 m x 2,25 m
Poids : 1 750 kg

Détails produit
Conçue pour le sciage précis de profils et de matériaux pleins tels que l'acier et l'aluminium.

• Vitesses de lame variables en continu de 20 à 100 m/min
• Moteurs à faible maintenance pour une disponibilité élevée
• Serrage hydraulique des pièces fourni de série
• Manomètre pour réglage précis de la tension de lame
• Réservoir de liquide de refroidissement amovible pour faciliter l'entretien

Technologie de guidage linéaire

• Construction acier anti-torsion avec guidages double colonne pour stabilité et absorption des vibrations
• Archet monobloc se déplaçant sur guidages linéaires surdimensionnés
• Avance hydraulique de l'archet avec système PAS de régulation de pression pour adapter avance et force de coupe
• Vanne de commande repérée pour profils et matériaux afin de simplifier les réglages
• Détection optique de la hauteur de pièce pour courses à vide automatisées et transition rapide vers l'avance de travail

Equipement de série

• Lame bimétallique
• Tension mécanique de lame avec manomètre hydraulique
• Serrage hydraulique de la pièce (étau pivotant)
• Réglage automatique de la hauteur de course (capteur optique)
• Table de rouleaux 1 m
• Système PAS
• Système de refroidissement avec réservoir amovible
• Manuel d'utilisation

Equipement optionnel

• Convoyeur à rouleaux 3 m
• Convoyeur à rouleaux motorisé 3 m
• Convoyeur à rouleaux 3 m / 6 m avec butée de longueur et affichage numérique
• Serrage supérieur hydraulique pour faisceaux
• Convoyeur de copeaux
• Table rotative
• Tension hydraulique de la lame
• Refroidissement minimum (MQL) / micro-pulvérisation
• Pointeur laser
• Contrôle de la force de serrage au panneau opérateur

Caractéristiques techniques

• Modèle : HB 560 L
• Série : scies à ruban horizontales semi-automatiques HB-L
• Vitesse de coupe : 20 - 100 m/min
• Capacités de coupe : rond 560 mm (0°), carré 560 mm (0°); 45° rond/carré 410 mm
• Dimensions lame : 6000 x 41 x 1,3 mm
• Moteur principal : 4 kW
• Moteur pompe hydraulique : 1,1 kW
• Moteur pompe de refroidissement : 0,12 kW
• Dimensions (L x l x H) : 3,4 m x 1,15 m x 2,25 m
• Poids : 1 750 kg
• Référence (SKU) : 152811
