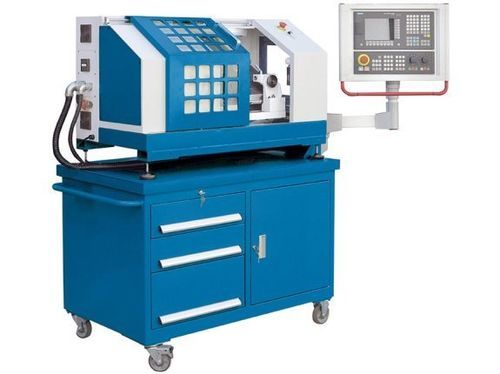

Tour CNC LabTurn 2028 CNC

horizontal2 axesà banc incliné

Overview
Le LabTurn 2028 CNC est un tour CNC compact et mobile conçu pour la formation CNC et la production de petites pièces de haute précision. Il reproduit les fonctionnalités des tours de production plus volumineux tout en occupant peu d'espace au sol et intègre la commande Siemens 808D pour une utilisation intuitive.

Highlights

• Commande Siemens 808D Advance avec guidage opérateur simple
• Tourelle 8 positions avec 4 outils par position pour usinage intérieur/extérieur
• Mandrin hydraulique 3 mors Ø 100 mm et contre-poupée rigide (MK 2)
• Guidages linéaires et vis à billes préchargées sur tous les axes
• Zone de travail fermée et piètement mobile avec rangements intégrés

Machine design

• Banc incliné en fonte grise pour stabilité et évacuation efficace des copeaux
• Zone de travail fermée avec grande porte coulissante pour accès sécurisé
• Lubrification centralisée pour réduire la maintenance

Spindle

• Vitesse broche jusqu’à 3 000 tr/min
• Passage de broche : 20 mm — Nez de broche : MK 3
• Mandrin hydraulique 3 mors Ø 100 mm fourni

Tool changer

• Tourelle 8 positions permettant 4 outils par position pour tournage intérieur/extérieur
• Queue d’outil : 8 mm x 8 mm — Montage barreau d’alésage Ø : 12 mm

Technical specifications — Working area
Longueur de pièce (max.) : 280 mm
Diamètre usinable sur banc : 200 mm
Diamètre de tournage sur traînard : 90 mm

Technical specifications — Travels
Course axe X : 86 mm
Course axe Z : 155 mm

Technical specifications — Headstock
Plage de vitesses : 100 1/min - 3 000 1/min
Nez de broche : MK 3
Passage de broche : 20 mm
Diamètre mandrin : 100 mm

Technical specifications — Rapid feed
Avance rapide : 2 000 mm/min

Technical specifications — Feed
Vitesse d’avance : 1 000 mm/min
Couple max. moteur d’avance : 2,2 Nm

Technical specifications — Tooling
Nombre de positions d’outils : 8
Dimensions queue d’outil : 8 mm x 8 mm
Diamètre montage barreau : 12 mm

Technical specifications — Accuracies
Précision de positionnement X : 0,022 mm
Précision de positionnement Z : 0,022 mm
Répétabilité X : 0,01 mm
Répétabilité Z : 0,01 mm

Technical specifications — Tailstock
Diamètre canon : 20 mm
Course canon : 30 mm
Cône : MK 2

Technical specifications — Drive capacity
Puissance moteur principal : 1 kW

Technical specifications — Measures and weights
Dimensions (L x l x H) : 1,4 m x 0,9 m x 1,85 m
Poids : 500 kg

Additional information

• Adapté aux centres de formation et à la production d’échantillons ou de petites séries
• Empreinte compacte facilitant l’intégration en atelier
