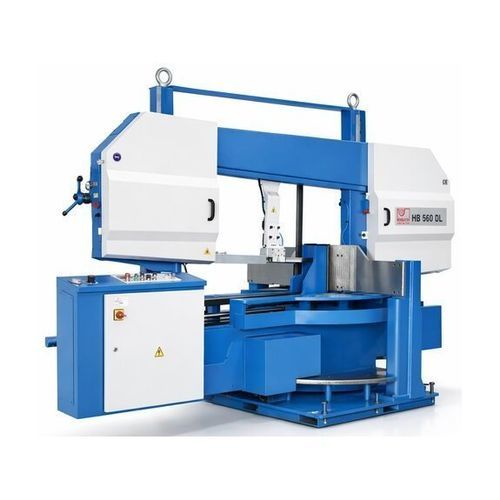

Scie à ruban HB 560 DL

horizontalepour métauxsemi-automatique

Description
La HB 560 DL est une scie à ruban double onglet semi-automatique destinée aux coupes précises et économiques en production en série sur matériau plein, tubes et profilés. Sa construction à deux colonnes, son archet pivotant jusqu'à 60° et son serrage hydraulique de la pièce garantissent des coupes droites et d'onglet répétables et une grande fiabilité de processus.

Points forts

• Coupes d'onglet jusqu'à 60° (+45° à −60°)
• Guidage sur deux colonnes pour une grande précision
• Serrage hydraulique de la pièce avec réglage de la pression
• Affichage numérique d'angle pour un réglage précis

Construction
Machine avec archet monobloc résistante à la torsion, guidages linéaires pour un déplacement précis, avance hydraulique contrôlée et vitesse de ruban réglable en continu. L'archet est orientable pour des coupes d'onglet bilatérales et présente une inclinaison de 3° pour de meilleures performances et une durée de vie accrue du ruban.

Équipement

• Avance hydraulique avec régulation de la pression de coupe
• Serrage hydraulique du matériau
• Surveillance automatique de rupture du ruban et réglage automatique du guidage
• Système de refroidissement performant avec filtre fin
• Vitesse d'avance et force de coupe réglables en continu
• Avance hydraulique de l'archet avec système PAS
• Limitation optique de la hauteur de course et manomètre pour la tension du ruban

Domaines d'application

• Transformation des métaux et construction métallique
• Construction mécanique et fabrication
• Coupes en série avec onglet de tubes, profilés et matériaux pleins

Options

• Convoyeurs à rouleaux et systèmes de serrage de faisceaux
• Lubrification minimale (MMS)
• Indicateur laser de ligne de coupe
• Large gamme d'accessoires pour exigences spécifiques

Équipement de série (extrait)

• Unité de commande mobile
• Tension mécanique de la lame avec manomètre hydraulique
• Lame bi-métal
• Système de refroidissement et brosse à copeaux
• Réglage automatique des guides et protection contre la rupture du ruban

Équipement optionnel (extrait)

• Rouleau de 3 m
• Tension hydraulique de lame (pour HB 560 L)
• Refroidissement par quantité minimale
• Pointeur laser

Tableaux techniques
Zone de travail
Longueur restante : 105 mm

Capacités de coupe
Capacité 0° (rond) : 560 mm
Capacité 0° (carré) : 540 mm x 540 mm
Capacité 0° (plat) : 810 mm x 530 mm
45° (carré) G/D : 520 mm x 520 mm
45° (rond) G/D : 520 mm
45° (plat) G/D : 540 mm x 520 mm
(−) 60° (rond/carré) : 330 mm / 330 mm x 330 mm
(−) 60° (plat) : 540 mm x 330 mm
(+) 30° (carré) : 540 mm x 540 mm
(+) 30° (rond) : 560 mm
(+) 30° (plat) : 450 mm x 660 mm
Vitesse du ruban : 15 m/min - 120 m/min

Puissance et alimentation
Entraînement principal : 4 kW
Pompe hydraulique : 1,1 kW
Pompe de refroidissement : 0,12 kW
Alimentation : 400 V / 50 Hz

Dimensions et poids
Longueur lame max : 7 000 mm
Largeur lame max : 41 mm
Épaisseur lame : 1,3 mm
Dimensions (L x l x H) : 3,85 m x 1,7 m x 2,45 m
Poids : env. 3 250 kg

Caractéristiques techniques

• Modèle : HB 560 DL
• Plage d'onglet : +45° à −60°
• Construction à deux colonnes pour rigidité et précision
• Serrage hydraulique avec réglage de pression
• Affichage numérique d'angle
• Vitesse du ruban 15–120 m/min
• Moteur principal : 4 kW; pompe hydraulique : 1,1 kW; pompe refroidissement : 0,12 kW
