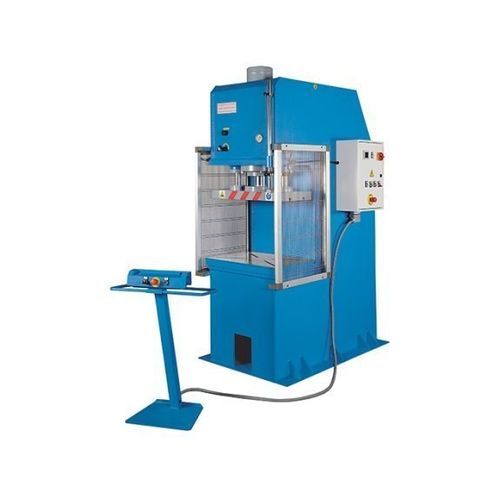

Presse hydraulique HPK 150 A

de testde formagede production

Présentation
La série HPK A regroupe des presses hydrauliques à cadre en C conçues pour l’emboutissage profond, le formage et l’entaille. Fabriquées en Europe, les pièces et ensembles répondent à des exigences de qualité strictes. Plages de force disponibles de 40 à 200 t. La gamme est équipée de grandes plaques de coulisseau et d’une table de travail avec rainures en T pour la fixation d’outils et de dispositifs. La commande mobile à deux mains assure la sécurité opérateur et la course est définie par des butées réglables. Des configurations sur mesure sont disponibles sur demande.

Points forts

• Construction en cadre en C pour de nombreuses applications de presse
• Fabrication en Europe
• Adaptée aux essais, prototypes et production en série
• Intégration Industrie 4.0 possible
• Solutions spécifiques client disponibles

Détails du produit

• Construction en acier soudé en forme de C dimensionnée pour la capacité maximale de la machine
• Grandes plaques de coulisseau et table pour accueillir des outillages volumineux ou des montages multiples
• Flexibilité distance/temps du cycle pour un large éventail d’opérations
• Cylindre hydraulique puissant avec deux guides circulaires autolubrifiants garantissant une alimentation précise et régulière
• Surfaces de cylindre usinées et joints de haute qualité pour une faible usure et une longévité accrue
• Réglage rapide de la longueur de course via des butées mécaniques faciles à positionner
• Système hydraulique gain de place, intégré et accessible dans le châssis
• Pompe hydraulique à 2 étages pour un déplacement rapide et une vitesse de travail optimisée
• Plaque de pression et table équipées de rainures en T pour le serrage des outils
• Pupitre mobile pour une utilisation flexible ; commandes additionnelles intégrées dans l’armoire électrique
• Construction et composants conformes aux directives de sécurité européennes et aux normes exigeantes

Caractéristiques techniques

• Capacité de presse : 150 t
• Dimensions table : 900 mm x 600 mm
• Course : 500 mm
• Dimensions plaque du coulisseau : 800 mm x 400 mm
• Profond. porte-à-faux : 300 mm
• Vitesse de course (travail) : 3 mm/s
• Avance rapide : 20 mm/s
• Puissance moteur : 4 kW
• Dimensions (L x l x H) : 2,2 m x 1,5 m x 3 m
• Poids : 5.500 kg

Équipement standard

• Pupitre de commande deux mains
• Butées réglables
• Manomètre
• Plaque du coulisseau avec 2 guides et rainures en T
• Mode automatique
• Retour automatique
• PLC Siemens
• Pompe hydraulique 2 étages avec commutation automatique
• Bouton marche/arrêt ou pédale
• Minuterie de temps de fonctionnement
• Manuel d'utilisation

Équipement optionnel

• Barrière immatérielle L = 1 000 mm
• Mise à niveau vers contrôle digital Siemens KTP 700 Basic
• Mise à niveau de 2 à 4 guides
• Compteur de coups
• Refroidisseur d'huile avec valve de décompression
• Vanne de décompression
