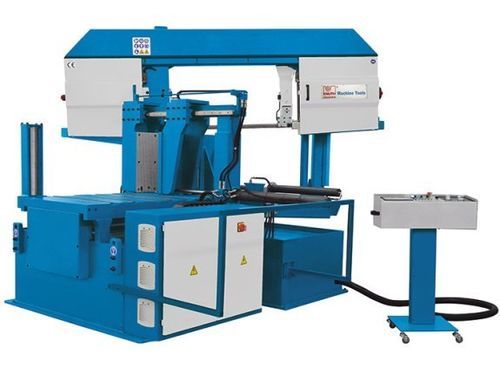

Scie à ruban ABS 325 S NC

à onglethorizontalepour métaux

Présentation
Le ABS 325 S NC est une scie à ruban horizontale à onglets destinée à la production, en conception double colonne, avec avance matière servocommandée et commande NC Omron à écran tactile. Adaptée aux séries sur matériaux pleins, tubes et profilés, elle propose des modes entièrement et semi-automatiques, serrage hydraulique et fonctions d'amélioration de la productivité et de la durée de vie des lames.

Points forts

• Construction double colonne avec guidage linéaire de précision
• Coupe à onglet avec serrage hydraulique de la pièce et affichage numérique de l'angle
• Commande Omron NC à écran tactile pour programmation et mise en service rapides
• Avance servocommandée du matériau avec précision de positionnement/répétabilité ±0,2 mm
• Contrôle automatique de la hauteur de course par capteur optique et commutation pilotée entre avance rapide et avance de travail
• Micro-avance du cadre et unité de serrage hydrauliques
• Pivot manuel du cadre jusqu’à 60° avec blocage hydraulique ; mode automatique jusqu’à 45°, semi-automatique jusqu’à 60°
• Inclinaison de 3° du cadre sur l’axe de coupe pour améliorer capacité de coupe et durée de vie de la lame
• Guides rigides de la lame et tension mécanique avec manomètre hydraulique
• Système de refroidissement performant et brosse de nettoyage ; options : MQL, serrage hydraulique de paquets

Equipement de série

• Commande Omron NC tactile (jusqu'à 30 programmes × 50 étapes)
• Avance automatique de la pièce (servo) avec vis à billes préchargées
• Serrage hydraulique de la pièce et serrage d’angle de coupe hydraulique
• Réglage optique de la hauteur de course
• Ruban de scie standard et tension mécanique avec manomètre hydraulique
• Brosse de nettoyage du ruban, système de refroidissement, outillage et manuel opérateur

Equipement optionnel

• Serrage hydraulique de paquets
• Prolongations de table à rouleaux (ex. 3 m)
• Tension hydraulique de la lame
• Contrôle de la force de serrage au pupitre
• Convoyeur de copeaux pour ABS S 325 NC
• Refroidissement micro-pulvérisé (MQL)
• Pointeur laser pour positionnement

Spécifications techniques (table)
Zone de travail — Longueur de coupe min. : 15 mm
Zone de travail — Longueur restante : 275 mm

Capacités de coupe — Avance par course simple (max.) : 700 mm
Vitesse de coupe : 15 m/min - 120 m/min
Capacité 0° (rond) : 325 mm
Capacité 0° (plat) : 400 mm × 325 mm
Capacité 0° (carré) : 325 mm
Capacité 30° (rond) : 325 mm
Capacité 30° (plat) : 360 mm × 325 mm
Capacité 30° (carré) : 325 mm
Capacité 45° (rond) : 300 mm
Capacité 45° (plat) : 260 mm × 325 mm
Capacité 45° (carré) : 260 mm
Longueur d'avance max. (plusieurs courses) : 9.999 mm

Précision — Précision de positionnement (plusieurs courses) : ±0,2 mm

Capacité semi-automatique — 60° (rond) : 190 mm ; 60° (plat) : 140 mm × 325 mm ; 60° (carré) : 140 mm

Puissances — Moteur principal : 2,2 kW ; Pompe hydraulique : 1,5 kW ; Pompe refroidissement : 0,12 kW

Dimensions et poids — Lame : 4.900 mm × 34 mm × 1,1 mm
Dimensions machine (L × l × H) : 2,31 m × 2,15 m × 1,65 m
Poids : 1.860 kg

Détails complémentaires

• Cadre et guidage pivotables manuellement et blocables hydrauliquement ; coupes onglet automatisées jusqu’à 45° et semi-automatiques jusqu’à 60°
• Avance servocommandée avec vis à billes pour positionnement précis et répétabilité
• Combinaison guidage linéaire et guidage plat pour robustesse, faible maintenance et longue durée en production
• Inclinaison de 3° du cadre améliorant la performance de coupe et la longévité de la lame
• Vitesse d'entraînement infiniment variable via renvoi par galet pour fonctionnement continu
• Capteurs optiques pour contrôle de la hauteur de course et changement d'avance afin de réduire les temps morts
• Système de refroidissement performant en standard et options pour lubrification/ refroidissement amélioré (MQL)

Données techniques

• Modèle : ABS 325 S NC
• Type : Scie à ruban horizontale automatique à onglet (double colonne)
• Contrôleur : Omron NC tactile
• Précision de positionnement : ±0,2 mm (plusieurs courses)
• Vitesse de coupe : 15 - 120 m/min
• Avance par course max. : 700 mm
• Capacités sélectionnées : 0° rond 325 mm ; 0° plat 400 × 325 mm ; 45° rond 300 mm ; 60° rond (semi-auto) 190 mm
• Dimensions lame : 4.900 mm × 34 mm × 1,1 mm
• Puissances : entraînement 2,2 kW ; pompe hydraulique 1,5 kW ; pompe refroidissement 0,12 kW
• Dimensions (L × l × H) : 2,31 m × 2,15 m × 1,65 m
• Poids machine : 1.860 kg
