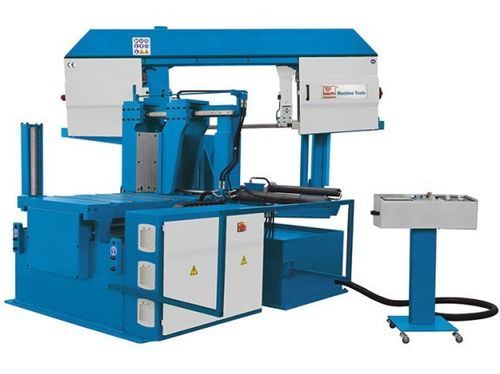

Scie à ruban ABS 440 S NC

à onglethorizontalepour métaux

Résumé
L’ABS 440 S NC est une scie à ruban horizontale de production conçue pour les séries. Sa construction à double-colonne, l’alimentation servo avec vis à billes et la commande Omron à écran tactile garantissent un positionnement précis et une répétabilité adaptées aux coupes d’onglet sur pleins, tubes et profilés. Le serrage hydraulique de la pièce et le serrage de paquets en option renforcent la fiabilité de production.

Points forts

• Construction double-colonne avec guidage linéaire précis
• Coupe en onglet avec serrage hydraulique et affichage numérique de l’angle
• Commande Omron à écran tactile, programmable (30 programmes × 50 étapes)
• Avance servocommandée avec vis à billes, répétabilité ±0,2 mm
• Contrôle optique de la hauteur de course et changement automatisé avance rapide/avance de travail

Détails produit

• Série de scies à ruban horizontales entièrement automatiques, destinée à la production en série pour coupes d’onglet sur matériaux pleins, tubes et profilés
• Avance de pièce par servomoteur et vis à billes préchargées pour une grande précision et une répétabilité durable
• Combinaison guidage linéaire / guidage plat pour faible maintenance et grande robustesse en production continue
• Cadre de scie (y compris cadre de guidage) pivotable manuellement jusqu’à 60° et fixé par serrage hydraulique; mode automatique pour angles jusqu’à 45°
• Inclinaison de 3° du cadre sur l’axe de coupe pour améliorer la capacité de coupe et la durée de vie de la lame
• Zustellung micrométrique du cadre par commande hydraulique et force de serrage réglable
• Guides de lame rigides assurant la précision angulaire verticale et jauge hydraulique pour vérification de la tension de lame
• Équipements standard : contrôle automatique de rupture de ruban, système de refroidissement performant, brosse à copeaux ; options : MQL, convoyeur à copeaux, tables à rouleaux, pointeur laser, serrage hydraulique de paquets, micro-refroidissement

Zone de travail
Longueur de coupe min. : 15 mm
Longueur restante : 190 mm

Capacités de coupes
Avance par course simple (max.) : 700 mm
Vitesse de coupe : 15 m/min - 120 m/min
Capacité de coupe 0° (rond) : 440 mm
Capacité de coupe 0° (plat) (longueur x largeur) : 610 mm x 440 mm
Capacité de coupe 0° (carré) : 440 mm
Capacité de coupe 30° (rond) : 440 mm
Capacité de coupe 30° (plat) (longueur x largeur) : 540 mm x 440 mm
Capacité de coupe 30° (carré) : 440 mm
Capacité de coupe 45° (rond) : 440 mm
Capacité de coupe 45° (plat) (longueur x largeur) : 440 mm x 400 mm
Capacité de coupe 45° (carré) : 400 mm
Longueur d’avance max. (plusieurs courses) : 9.999 mm

Précisions
Précision de positionnement (plusieurs courses) : ±0,2 mm

Performances en mode semi-automatique
Capacité de coupe 60° (rond) : 310 mm
Capacité de coupe 60° (plat) (longueur x largeur) : 245 mm x 440 mm
Capacité de coupe 60° (carré) : 245 mm

Puissance d'entraînement
Puissance moteur principal : 4 kW
Puissance pompe hydraulique : 2,2 kW
Puissance pompe de refroidissement : 0,12 kW

Dimensions et poids
Dimensions lame : 6.300 mm x 41 mm x 1,3 mm
Dimensions (L x l x H) : 3,0 m x 2,25 m x 2,05 m
Poids : env. 3 600 kg

Caractéristiques techniques

• Modèle : ABS 440 S NC
• Type : Scie à ruban horizontale entièrement automatique, construction double-colonne
• Contrôle : Omron écran tactile, programmable (30 programmes × 50 étapes)
• Avance : Servomoteur avec vis à billes préchargée, répétabilité ±0,2 mm
• Équipements standard et options : voir liste ci-dessus
