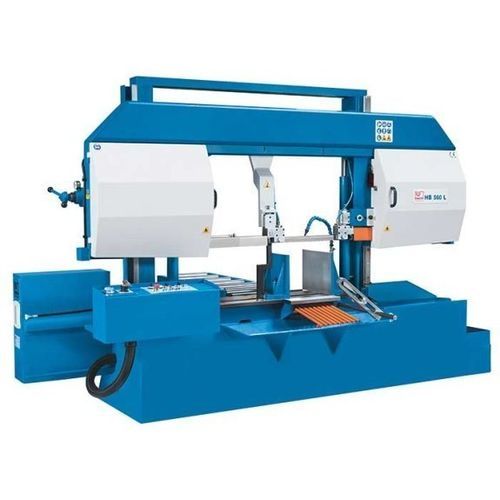

Scie à ruban HB 460 L

horizontalepour métauxsemi-automatique

Présentation Les scies à ruban horizontales semi-automatiques de la série HB-L sont conçues pour l'usinage lourd des aciers, fontes et autres matériaux pleins. La construction rigide à double colonne munie de larges guidages linéaires réduit les vibrations et garantit une précision de coupe constante. Avance de lame réglable finement, vitesse de lame à variation continue et étau hydraulique pivotant pour une grande flexibilité d'usinage.

Points forts

• Construction à double colonne avec grands guidages linéaires
• Fonctionnement semi-automatique avec capteur optique de hauteur de course
• Étau pivotant 45° pour coupes d'onglet
• Avance hydraulique régulée PAS pour adapter la force de coupe
• Temps de réglage court et bac de refroidissement extractible pour maintenance simplifiée

Caractéristiques techniques
Zone de travail
Hauteur de travail : 585 mm

Capacités de coupe
0° (rond) : 460 mm
0° (carré) : 460 mm
0° (plat, L x l) : 650 mm x 460 mm
45° (rond) : 340 mm
45° (carré) : 340 mm
45° (plat, L x l) : 340 mm x 460 mm
Vitesse de coupe : 15 m/min - 120 m/min

Puissances
Moteur principal : 4 kW
Moteur pompe hydraulique : 0,55 kW
Moteur pompe de refroidissement : 0,12 kW

Dimensions et poids
Dimensions lame : 5.200 mm x 41 mm x 1,3 mm
Longueur lame max : 5.750 mm
Dimensions totales (L x l x h) : 3 m x 1,2 m x 1,8 m
Poids : 1.520 kg

Détails produit

• Conçue pour le sciage précis de profils et de matière pleine comme l'acier et l'aluminium
• Vitesse de coupe à variation continue (selon modèle)
• Moteurs puissants et peu d'entretien pour une grande fiabilité
• Serrage hydraulique de la pièce en standard
• Manomètre pour un réglage précis de la tension de lame et une durée de vie accrue
• Réservoir de refroidissement extractible pour faciliter la maintenance
• Archet monobloc se déplaçant sur de grands guidages linéaires pour une rigidité élevée
• Van­ne de commande identifiée pour types de matériau afin de faciliter l'utilisation
• Détection optique de la hauteur de pièce permettant des courses à vide en avance rapide

Équipement de série

• Lame bimétal
• Tension mécanique de la lame avec manomètre hydraulique
• Serrage hydraulique de pièce
• Réglage automatique de la hauteur de course (capteur optique)
• Table de rouleaux 1 m
• Système PAS (régulation d'avance par pression)
• Système de refroidissement
• Manuel d'utilisation

Équipement optionnel (exemples)

• Table de rouleaux 3 m
• Table de rouleaux motorisée 3 m
• Table de rouleaux 3 m / 6 m avec butée de longueur et lecture digitale
• Serrage supérieur hydraulique
• Convoyeur de copeaux
• Plateau tournant
• Tension hydraulique de la lame (option)
• Système de refroidissement micro‑pulvérisation
• Pointeur laser
• Contrôle de la force de serrage au pupitre opérateur

Résumé technique

• Modèle : HB 460 L
• Hauteur de travail : 585 mm
• Capacité de coupe max rond (0°) : 460 mm
• Capacité de coupe max plat (0°) : 650 x 460 mm
• Plage de vitesse : 15–120 m/min
• Puissance moteur principal : 4 kW
• Dimensions lame : 5.200 x 41 x 1,3 mm
• Dimensions machines env. : 3 m x 1,2 m x 1,8 m
• Poids env. : 1.520 kg
