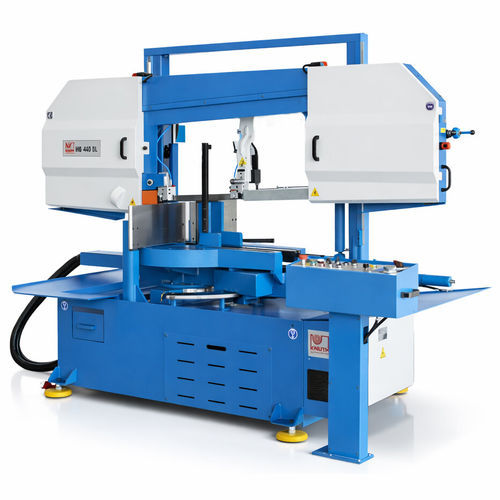

Scie à ruban HB 440 DL

à onglethorizontalepour métaux

Description
La HB 440 DL est une scie à ruban horizontale double onglet semi-automatique conçue pour des coupes précises et efficaces en production série. Sa plage de pivotement jusqu'à 60° et sa construction à deux colonnes rigide permettent des coupes droites et d'onglet sur matériau plein, tubes et profilés. Le serrage hydraulique, l'affichage numérique de l'angle et l'avance réglable garantissent une répétabilité et une maîtrise du process.

Points forts

• Capacité d'onglet jusqu'à 60° (bilatéral)
• Précision élevée grâce au guidage sur deux colonnes
• Serrage hydraulique de la pièce avec réglage de la pression
• Affichage numérique d'angle pour un réglage précis

Construction

• Scie à ruban horizontale double onglet semi-automatique en construction à deux colonnes
• Châssis monobloc soudé, résistant à la torsion, pour un fonctionnement stable
• Guidages linéaires assurant un déplacement précis de l'archet
• Avance hydraulique pour des coupes uniformes
• Archet orientable de +45° à −60°
• Inclinaison de l'archet de 3° pour améliorer la performance et la durée de vie du ruban
• Vitesse du ruban réglable en continu

Équipement (de série)

• Avance hydraulique avec régulation de la pression de coupe
• Serrage hydraulique du matériau
• Surveillance automatique de rupture du ruban
• Réglage automatique du guidage du ruban
• Système de refroidissement performant avec filtre fin
• Affichage numérique d'angle
• Vitesse d'avance et force de coupe réglables en continu
• Avance de l'archet hydraulique avec régulation de pression (PAS)
• Relevage automatique de l'archet après coupe
• Limitation de hauteur par capteur optique
• Manomètre pour contrôle de la tension du ruban
• Brosse à copeaux et manuel d'utilisation

Domaines d'application

• Transformation des métaux et construction métallique
• Construction mécanique et fabrication de pièces
• Coupes en série avec onglet
• Usinage de tubes, profilés et matériaux pleins

Options

• Convoyeurs à rouleaux et systèmes de serrage de faisceaux
• Lubrification minimale (MMS)
• Indicateur laser de ligne de coupe
• Table à rouleaux 3 m pour séries 400–500
• Tension hydraulique de lame (selon modèle)

Vos avantages

• Large plage d'onglets pour une grande polyvalence
• Construction à deux colonnes pour une précision répétable
• Contrôles hydrauliques et numériques assurant la fiabilité des processus

Caractéristiques techniques (sélection)

Zone de travail
Longueur restante : 75 mm

Capacités de coupe
0° (rond) : 440 mm
0° (carré) : 440 × 440 mm
0° (plat L × l) : 640 × 440 mm
45° G (carré) : 390 × 390 mm
45° G (plat) : 440 × 390 mm
45° G (rond) : 390 mm
45° D (carré) : 400 × 400 mm
45° D (rond) : 440 mm
45° D (plat) : 440 × 400 mm
60° D (rond) : 250 mm
60° D (plat) : 440 × 250 mm
+30° (carré) : 440 × 440 mm
+30° (rond) : 440 mm
+30° (plat) : 440 × 510 mm
−30° (rond) : 440 mm
−30° (plat) : 440 × 510 mm
−30° (carré) : 440 × 440 mm
Vitesse du ruban : 15–120 m/min (réglable en continu)

Puissances
Moteur principal (charge continue) : 4 kW
Moteur pompe hydraulique : 1,1 kW
Moteur pompe de refroidissement : 0,12 kW
Tension d'alimentation : 400 V, 50 Hz

Dimensions et poids
Longueur lame max : 6 300 mm
Largeur lame (exemple) : 41 mm
Épaisseur lame (exemple) : 1,3 mm
Dimensions (L × l × H) : 3,15 m × 1,85 m × 2,12 m
Poids : env. 2 050 kg

Remarques
La machine comprend le serrage hydraulique avec réglage de pression, l'ajustement automatique des guides, la protection contre la rupture de ruban et des réglages optimisés pour profils, matériaux pleins et différents types de pièces.
