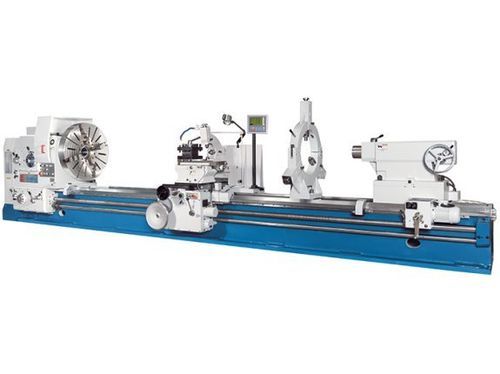

Tour conventionnel DL E Heavy 620/3000

horizontal3 axespour pièces longues

Description
Le DL E Heavy 620/3000 est un tour conventionnel grande capacité conçu pour l’usinage de grands diamètres et de pièces longues. Il prend en charge des longueurs de pièce jusqu’à 3 000 mm et des diamètres de tournage sur banc jusqu’à 1 250 mm. Le banc large et fortement nervuré ainsi que des composants surdimensionnés assurent une portance adaptée aux pièces lourdes et une stabilité pour les opérations de tournage intensives.

Points forts

• Passage de broche : 130 mm
• Longueur de pièce (max) : 3.000 mm
• Moteur principal 22 kW (version présentée)
• Avances rapides séparées pour X et Z
• Livré avec affichage de position 3 axes monté

Zone de travail
Longueur de pièce: 3.000 mm
Diamètre usinable sur banc: 1.250 mm
Diamètre de tournage sur traînard: 900 mm
Poids max. de pièce: 6.000 kg
Largeur banc: 755 mm
Poids max. de la pièce à usiner entre les pointes: 6.000 kg
Poids max. de la pièce à usiner pour le dispositif de serrage du mandrin: 1.500 kg

Courses
Coursaxe X: 630 mm
Course d’usinage axe Z: 2.800 mm
Course axe Z1: 300 mm
Pivotement chariot: ± 180°

Broche principale
Vitesses de broche (droite): 3,15 1/min - 315 1/min
Vitesses de broche (gauche): 4 1/min - 315 1/min
Passage de broche: 130 mm
Nez de broche: ISO A2-15

Avances rapides
Avance rapide axe X: 1.870 mm/min
Avance rapide axe Z: 3.740 mm/min

Avances
Avance axe X: 0,064 mm/tr - 12 mm/tr
Avance axe Z: 0,032 mm/tr - 6 mm/tr
Avance axe Z1: 0,016 mm/tr - 3 mm/tr

Filetage
Filetage métrique: 1 mm - 120 mm
Filetage diametral: (42) 30 - 1/4 DP
Filetage module: 0,5 mm - 60 mm
Filetage whitworth: (48) 0,5 - 60 TPI

Contre-poupée
Diamètre contre-poupée: 160 mm
Cône de contre-pointe: métrique 80
Course contre-poupée: 300 mm
Décalage contre-poupée: ± 2,5 mm

Puissance d'entraînement
Puissance moteur principal: 22 kW

Dimensions et poids
Dimensions (longueur x largeur x hauteur): 6,1 m x 1,88 m x 1,92 m
Poids: 11.550 kg

Équipement standard

• Moteur principal 22 kW
• Corps en fonte surdimensionné avec banc nervuré
• Guidages trempés et rectifiés
• Embrayage multidisque pour entraînement de broche
• Moteurs d’avance rapide séparés pour X et Z
• Contrôle joystick pour avances X/Z monté sur le support
• Positionnement motorisé de la contre-poupée (modèles ≥ 3.000 mm)
• Roulements de broche dimensionnés
• Affichage de position 3 axes monté
• Embrayage de surcharge dans le tablier

Équipements optionnels (exemples)

• Afficheur 3 axes X.Pos 3.2
• Mandrin à brides 4 mors Ø 1000 mm
• Système de refroidissement
• Lunette fixe 50-590 mm
• Lunette suiveuse 50-220 mm
• Contre-poupée motorisée
• Lampe de travail LED
• Pointeaux et bagues de réduction
• Boulons de fondation et lubrification centrale
• Outillage de mise en service et manuel

Notes sur l’afficheur de position (inclus)

• Précision et répétabilité accrues
• Résolution : 0,01 / 0,005 mm
• Affichage séparé et modes différentiel/cumulé pour Z0 et Z1
• Calcul du cercle de perçage, fonction calculatrice, mémoire 10 outils
• Commutation rayon/diamètre, conversion mm/pouce
• Fonctions spécifiques opérateur et clavier ergonomique
