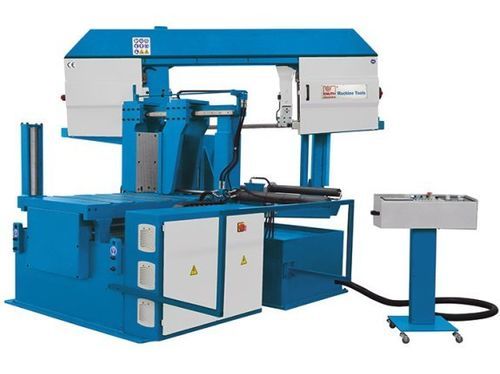

Scie à ruban ABS 360 S NC

horizontalepour métauxsemi-automatique

Description du produit
L'ABS 360 S NC est une scie à ruban horizontale conçue pour la production en série. Elle présente une construction à double colonne, une avance matière servocommandée avec vis à billes préchargées et un système de mesure garantissant une précision de positionnement et une répétabilité de ±0,2 mm. Le contrôleur à écran tactile Omron mémorise jusqu'à 30 programmes de 50 étapes. Le serrage hydraulique de la pièce est de série ; le serrage hydraulique des paquets est en option. L'angle d'onglet se règle manuellement et s'affiche sur un écran numérique.

Points forts

• Construction double colonne avec guidage linéaire précis
• Coupe à onglet avec serrage hydraulique de la pièce et affichage numérique de l'angle
• Contrôleur Omron tactile pour une programmation et une mise en service rapides (30 programmes x 50 étapes)
• Avance servocommandée avec précision de positionnement/répétabilité ±0,2 mm
• Contrôle automatique de la hauteur de course par capteur optique

Détails du produit

• Série de scies à ruban horizontales entièrement automatisées, guidage parallèle, adaptée à la production en série pour coupes d'onglet sur plein, tubes et profilés
• Avance de la pièce entraînée par servomoteur et vis à billes préchargées pour une précision maximale
• Combinaison de guidages linéaires et plats : faible maintenance et grande durabilité en production intensive
• Le châssis de la scie (y compris le cadre de guidage) peut être pivoté manuellement jusqu'à 60° et fixé par serrage hydraulique
• Mode entièrement automatique : coupes d'onglet jusqu'à 45° ; mode semi-automatique : jusqu'à 60°
• Angle du châssis lisible sur écran numérique
• Inclinaison de 3° du châssis sur l'axe de coupe pour améliorer la capacité de coupe et la durée de vie de la lame
• Guides de lame rigides garantissant la précision angulaire verticale
• Groupe hydraulique fiable fournissant une force de serrage contrôlée
• Avance micro-réglable du châssis par commande hydraulique
• Passage optiquement contrôlé de l'avance rapide à l'avance de travail pour réduire les temps morts
• Vitesse de lame réglable en continu transmise via pignon d'entraînement pour fonctionnement continu
• Contrôle de la tension de la lame via afficheur de pression
• Contrôle automatique de rupture de ruban, système de refroidissement performant et brosse à copeaux en série
• Options disponibles : MQL (lubrification minimale), serrage hydraulique de paquets, convoyeur de copeaux, pointeur laser, tables à rouleaux

Données techniques (tableaux)
Zone de travail
Longueur de coupe min. : 15 mm
Longueur restante : 190 mm

Capacités de coupe
Avance par course (max.) : 700 mm
Vitesse de coupe : 15 m/min - 120 m/min
Capacité de coupe 0° (rond) : 360 mm
Capacité de coupe 0° (plat) (longueur x largeur) : 610 mm x 360 mm
Capacité de coupe 0° (carré) : 360 mm
Capacité de coupe 30° (rond) : 360 mm
Capacité de coupe 30° (plat) (longueur x largeur) : 530 mm x 360 mm
Capacité de coupe 30° (carré) : 360 mm
Capacité de coupe 45° (rond) : 360 mm
Capacité de coupe 45° (plat) (longueur x largeur) : 400 mm x 360 mm
Capacité de coupe 45° (carré) : 360 mm
Longueur d'avance max. (plusieurs courses) : 9.999 mm

Précisions
Précision de positionnement (plusieurs courses) : ±0,2 mm

Capacité en mode semi-automatique
Capacité de coupe 60° (rond) : 300 mm
Capacité de coupe 60° (plat) (longueur x largeur) : 360 mm x 240 mm
Capacité de coupe 60° (carré) : 240 mm

Puissances
Puissance moteur principal : 3 kW
Puissance moteur pompe hydraulique : 1,1 kW
Puissance moteur pompe de refroidissement : 0,12 kW

Dimensions et poids
Dimensions de la lame : 5.200 mm x 34 mm x 1,1 mm
Dimensions (L x l x H) : 2,85 m x 2,25 m x 1,87 m
Poids : 2.400 kg

Caractéristiques techniques

• Contrôleur : Omron tactile, programmable (30 programmes x 50 étapes)
• Système d'avance : servomoteur avec vis à billes préchargées et système de mesure
• Serrage : serrage hydraulique de la pièce (de série) ; serrage hydraulique des paquets en option
• Angle du châssis : pivot manuel jusqu'à 60° ; affichage numérique ; blocage hydraulique
• Précision : positionnement / répétabilité ±0,2 mm
• Vitesse de coupe : 15–120 m/min
• Équipements standards : contrôle automatique de rupture de ruban, brosse à copeaux, système de refroidissement, tension mécanique de lame avec manomètre hydraulique
• Options : MQL, convoyeur de copeaux, pointeur laser, tensionnement hydraulique de lame, tables à rouleaux
