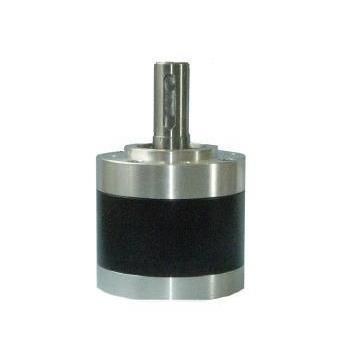

Motoréducteur planétaire RP80

coaxialà arbre claveté50 - 100 Nm

Présentation du produit
Le RP80 est un réducteur planétaire / motoréducteur de Ø 80 mm, avec arbre de sortie standard 19 mm rainuré et roulements à billes industriels. Il propose des rapports de réduction de 1/3,55 à 1/138 et un couple nominal jusqu'à 80 N·m (120 N·m en court terme). Conçu pour supporter des charges radiales et axiales élevées en environnements industriels et extérieurs.

Points clés pour les acheteurs techniques

• Catégorie produit : Réducteur planétaire / motoréducteur
• Modèle : RP80
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diamètre extérieur : 80 mm
• Arbre de sortie : 19 mm avec rainure de 6 mm
• Applications typiques : Automatisation lourde, treuils, suiveurs solaires, entraînements d'inclinaison d'éoliennes, élévateurs de scène, mélangeurs industriels

Applications principales & solutions

• Suivi solaire & systèmes énergétiques : Adapté aux suiveurs solaires de grande taille et aux actionneurs de pas d'éoliennes ; options d'étanchéité métallique disponibles pour usage extérieur et couple momentané jusqu'à 120 N·m pour chocs/rafales.
• Treuils industriels & équipements lourds : Arbre de sortie robuste de 19 mm et capacité radiale 600 N permettant souvent une fixation directe du tambour (paliers de support externes recommandés selon l'application).

Spécifications techniques
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple momentané max | Rendement
1/3,55 ~ 1/6,60 | 1 | 55,7 ±0,8 | 8 N·m | 12 N·m | 90%
1/13 ~ 1/23 | 2 | 72,2 ±0,8 | 30 N·m | 45 N·m | 81%
1/26 ~ 1/37 | 3 | 72,2 ±0,8 | 60 N·m | 90 N·m | 81%
1/50 ~ 1/138 | 4 | 88,5 ±0,8 | 80 N·m | 120 N·m | 73%

Personnalisation et approvisionnement
KWC Motor prend en charge l'OEM/ODM : tension, vitesse, couple, variantes d'arbre (double sortie, cannelures, flasques spéciaux), câblage/connecteurs, intégration d'encodeur/contrôle, objectifs bruit/EMC. Spécification finale et tarification après validation des conditions d'application, quantités et options de personnalisation.

Caractéristiques / détails techniques

• Diamètre extérieur : 80 mm
• Diamètre d'arbre : 19 mm (rainure 6 mm)
• Palier d'arbre de sortie : roulements à billes industriels
• Charge radiale max : 600 N
• Charge axiale max : 200 N
• Force de pressage max (système d'arbre) : 1000 N
• Couple nominal (par étage) : 8 / 30 / 60 / 80 N·m
• Couple momentané (par étage) : 12 / 45 / 90 / 120 N·m
• Rendement selon étage : ~90% (1 étage), ~81% (2-3 étages), ~73% (4 étages)
• Précision mécanique : jeu radial contrôlé ≤ 0,08 mm
• Montage/interface : compatible avec brides moteur Ø 80 mm ; variantes d'axe/flasque disponibles
• Options de protection : solutions d'étanchéité pour usage extérieur
