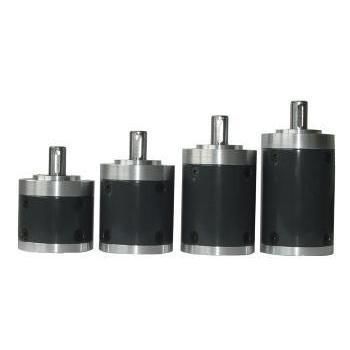

Motoréducteur BLDC RP52

planétairecoaxialà arbre plein

Aperçu du produit
Le RP52 est un motoréducteur / réducteur planétaire 52 mm fabriqué par KWC Motor. Il dispose d'un arbre de sortie standard de 12 mm soutenu par des roulements à billes, et couvre des rapports de réduction d'environ 1/3,6 à 1/307. Le couple nominal atteint 30 N·m avec un pic momentané de 90 N·m. Conçu pour l'intégration sur plateformes mobiles et équipements industriels nécessitant une réduction compacte et des rapports élevés.

Informations clés pour les acheteurs techniques

• Catégorie produit : Motoréducteurs / Réducteurs planétaires
• Modèle : RP52
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : entraînements de roues AGV/AMR, châssis mobiles, treuils, suiveurs solaires, actionneurs de chantier

Signaux de spécification

• Diamètre (boîtier) : 52 mm
• Arbre de sortie : 12 mm (options passfedernut / D-shaft disponibles)
• Roulements : palier à billes pour charges radiales et axiales

Applications principales & solutions

• AGV lourds & châssis mobiles : Adapté aux AGV logistiques, AMR et châssis de robots de service. Fournit jusqu'à 30 N·m de couple continu et un arbre 12 mm pour entraîner des systèmes moyeux/roues à forte charge.
• Treuils industriels & équipements d'ingénierie : Convient pour treuils tout-terrain, suiveurs PV et actionneurs de construction. La sortie sur roulements supporte des charges radiales jusqu'à 300 N et des efforts axiaux jusqu'à 200 N pour des cycles extérieurs exigeants.

Spécifications techniques du réducteur RP52
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple momentané max | Rendement
1/3,6 ~ 1/5,33 | 1 | 45,7 ±0,5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 57,2 ±0,5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 68,5 ±0,5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 79,8 ±0,5 | 30 N·m | 90 N·m | 66%

Paramètres mécaniques

• Diamètre boîtier : 52 mm
• Diamètre arbre : 12 mm (série ; adaptations : rainure de clavette / profil D disponibles)
• Arbre de sortie monté sur roulements à billes
• Charge radiale max : 300 N
• Charge axiale max : 200 N
• Force d'emmanchement maximale : 300 N

Personnalisation et approvisionnement
KWC Motor propose des services OEM/ODM : adaptation tension/vitesse/couple, usinage arbre, connectique, intégration de réducteur, options d'étanchéité, encodeurs et exigences EMC/BRUIT. Prix et spécifications finales confirmés après définition d'application, quantité et options de personnalisation.

Pourquoi choisir le KWC RP52 ?

• Couple nominal et pic élevés : Jusqu'à 30 N·m nominal et 90 N·m en pic pour événements d'impact.
• Support radial/axial important : Roulements à billes garantissant support radiale jusqu'à 300 N et effort axial jusqu'à 200 N.
• Adaptabilité arbre/moteur : Arbre 12 mm standard avec options rainure, D-shaft ou cannelures ; compatible avec familles de moteurs 50 mm ou BLDC plus puissants.
• Options d'intégration : Améliorations d'étanchéité IP, options capteurs/encodeurs et connecteurs disponibles sur demande.

FAQ achat (sélection)

• Q : En quoi RP52 diffère du RP48 ? R : RP52 augmente la capacité radiale (200 N → 300 N), la capacité axiale (100 N → 200 N), le couple nominal (20 N·m → 30 N·m) et le couple choc momentané (60 N·m → 90 N·m).
• Q : Quel est le diamètre d'arbre et la disponibilité d'une rainure ? R : Arbre plein standard 12 mm. Rainure de clavette, profil D ou usinage sur plan fourni disponibles pour couples élevés.
• Q : Convient-il aux plateformes AGV ? R : Oui. Capacité radiale 300 N et résistance aux chocs 90 N·m adaptées aux charges de roue AGV lourdes et aux impacts.

Caractéristiques / spécifications techniques

• Modèle : RP52
• Diamètre boîtier : 52 mm
• Gamme de rapports : ~1/3,6 à ~1/307 selon le nombre d'étages
• Longueurs typiques L : 45,7 ±0,5 mm (1 étage), 57,2 ±0,5 mm (2 étages), 68,5 ±0,5 mm (3 étages), 79,8 ±0,5 mm (4 étages)
• Couple nominal (exemples) : 3 N·m / 12 N·m / 24 N·m / 30 N·m
• Couple momentané max (exemples) : 9 N·m / 36 N·m / 72 N·m / 90 N·m
• Rendement : 66%–90% selon rapport et étages
• Arbre standard : 12 mm (options : rainure, cannelure, profil D)
• Roulements : palier à billes
• Charge radiale max : 300 N
• Charge axiale max : 200 N
• Force d'emmanchement max : 300 N
