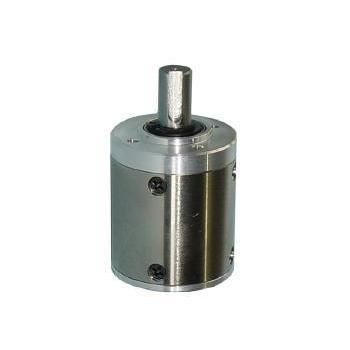

Motoréducteur planétaire RP38

coaxialà alésage claveté5 - 10 Nm

Présentation du produit
Le RP38 est un motoréducteur / réducteur planétaire de 38 mm fabriqué par KWC Motor, destiné à l'automatisation industrielle, la robotique et les petits actionneurs. L'arbre de sortie est supporté par des roulements à billes, offrant une capacité radiale accrue (150 N) et une capacité axiale de 80 N ; couple nominal jusqu'à 8,0 N·m et pic momentané jusqu'à 24 N·m.

Points clés pour les ingénieurs acheteurs

• Catégorie produit : Motoréducteurs / Réducteurs planétaires
• Modèle : RP38
• Fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : automatisation industrielle, robotique, équipements d'inspection, actionneurs médicaux

Personnalisation et approvisionnement

• Personnalisation OEM/ODM pour tension, vitesse, couple, type d'arbre (D, clavette, fileté), câblage/connecteurs, intégration de réducteur et électronique de commande
• Prix et délais déterminés après confirmation des spécifications, quantités et options de personnalisation

Applications principales & solutions

• Automatisation industrielle lourde : convoyeurs, machines d'emballage automatiques, actionneurs de vannes — adapté aux charges radiales/axiales élevées et aux sollicitations d'impact intermittentes.
• Robotique & équipements spécialisés : entraînements de châssis de robots d'inspection, articulations de bras robotisés, dispositifs médicaux — la capacité d'impact momentané de 24 N·m protège les mécanismes en cas de collision ou d'arrêt d'urgence.

Spécifications techniques RP38 (données constructeur)
Rapport de réduction | Étages | Longueur L (mm) | Couple nominal | Couple momentané max | Rendement
1/4 ~ 1/6 | 1 | 30,0 | 0,8 N·m | 2,4 N·m | 90%
1/16 ~ 1/36 | 2 | 39,5 | 3,0 N·m | 9,0 N·m | 81%
1/64 ~ 1/216 | 3 | 49,2 | 6,0 N·m | 18 N·m | 73%
1/256 ~ 1/1296 | 4 | 58,7 | 8,0 N·m | 24 N·m | 66%

Paramètres mécaniques
Diamètre extérieur : 38 mm. Diamètre d'arbre : 8 mm (option D : 7 mm). Arbre de sortie supporté par roulements à billes. Charge radiale maxi : 150 N. Charge axiale maxi : 80 N. Jeu radial typique : ≤ 0,06 mm. Test d'emmanchement : résistance jusqu'à 120 N. Graisse haute/large plage de température optionnelle : −15 °C à +80 °C.

Caractéristiques / spécifications techniques

• Modèle : RP38
• Diamètre : 38 mm
• Diamètre d'arbre : 8 mm (D 7 mm optionnel)
• Plage de rapports : 1:4 à 1:1296
• Couple nominal : jusqu'à 8,0 N·m
• Couple momentané max : jusqu'à 24 N·m
• Charge radiale maxi : 150 N
• Charge axiale maxi : 80 N
• Rendements typiques : 90% / 81% / 73% / 66% selon le nombre d'étages
• Longueurs L : 30,0 / 39,5 / 49,2 / 58,7 mm
• Options arbre : D, clavette, fileté
• Support d'arbre : roulements à billes
• Jeu radial : ≤ 0,06 mm
