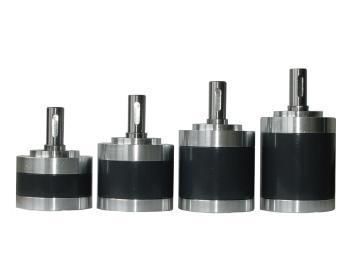

Motoréducteur brushless RP62

à balaisplanétairecoaxial

Aperçu produit
KWC Motor RP62 est un motoréducteur / réducteur planétaire de la classe 62 mm, conçu pour des applications nécessitant une forte rigidité d'arbre et une capacité d'effort axial élevée. La configuration standard comprend un arbre de sortie 14 mm avec roulements à billes, une capacité axiale jusqu'à 200 N et des gammes de réduction sur 1 à 4 étages. Le couple nominal atteint 30 N·m (momentané jusqu'à 90 N·m) en version 4 étages.

Points clés pour acheteurs techniques

• Catégorie produit : Motoréducteurs / Réducteurs planétaires
• Modèle : RP62
• Marque / fabricant : KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Points mécaniques : diamètre 62 mm, arbre de sortie 14 mm avec roulements, charge axiale 200 N, charge radiale 300 N

Applications clés & solutions

• Spindle lift & actionneurs linéaires : l'arbre 14 mm et la capacité axiale 200 N permettent le couplage direct à des vis à billes et actionneurs linéaires pour tables élévatrices, vérins et dispositifs de positionnement, tout en conservant l'alignement sous charges de poussée/tirage.
• Mélange industriel & grands portails : adapté aux mélangeurs, vannes de process et grandes portes rotatives/à translation où la rigidité d'arbre et la résistance aux chocs momentanés (jusqu'à 90 N·m) compensent les variations de couple ou les charges de vent/impact.

Caractéristiques techniques RP62
Source : fiche technique KWC RP62. Standard : arbre 14 mm avec roulements.
Rapport de réduction (exemples) | Étages | Longueur L (mm) | Couple nominal | Couple maximal momentané | Rendement
1/3,6 ~ 1/5,33 | 1 | 37,8 ±0,5 | 3 N·m | 9 N·m | 90%
1/13 ~ 1/28 | 2 | 49,5 ±0,5 | 12 N·m | 36 N·m | 81%
1/43 ~ 1/121 | 3 | 60,8 ±0,5 | 24 N·m | 72 N·m | 73%
1/154 ~ 1/307 | 4 | 71,9 ±0,5 | 30 N·m | 90 N·m | 66%

Paramètres mécaniques supplémentaires

• Diamètre extérieur du réducteur : 62 mm
• Diamètre arbre de sortie : 14 mm (version heavy-shaft)
• Support d'arbre : roulements à billes
• Charge radiale maximale : 300 N
• Charge axiale maximale : 200 N
• Couple nominal : jusqu'à 30 N·m; couple choc momentané jusqu'à 90 N·m

Personnalisation et contrôle qualité

• Options OEM/ODM : tension, vitesse, couple, exécution d'arbre (clé, taraudage, arbre à étages), câblage/connecteurs, intégration réducteur, cibles de contrôle, exigences bruit/EMC, arbre inox pour milieux corrosifs.
• Compatibilité moteur : compatible avec moteurs à balais/sans balais de 60 mm ou supérieurs selon puissance et montage.
• Contrôles qualité : tests d'emmanchement (axe dimensionné pour supporter jusqu'à 300 N de force d'emmanchement) et inspection sortante à 100 % (bruit, courant, jeu).

Caractéristiques / spécifications techniques

• Modèle : RP62
• Marque : KWC Motor
• Diamètre réducteur : 62 mm
• Arbre de sortie : 14 mm heavy-shaft avec roulements
• Capacité charge axiale : jusqu'à 200 N
• Capacité charge radiale : jusqu'à 300 N
• Couples nominaux par étage : 3 N·m (1), 12 N·m (2), 24 N·m (3), 30 N·m (4)
• Couples momentané par étage : 9 N·m, 36 N·m, 72 N·m, 90 N·m
• Rendement : env. 90% → 66% selon nombre d'étages
• Rapports disponibles : 1:3,6–1:5,33; 1:13–1:28; 1:43–1:121; 1:154–1:307
• Longueur L : 37,8 ±0,5 mm (1‑étage) → 71,9 ±0,5 mm (4‑étages)
