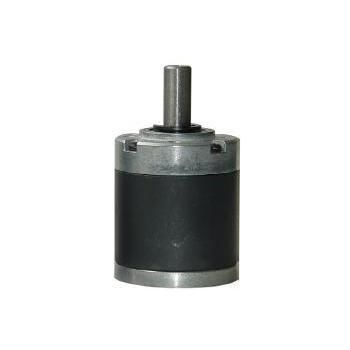

Micro-réducteur planétaire RP36

coaxialà arbre plein1 - 5 Nm

Présentation du produit
Le RP36 est un réducteur planétaire / motoréducteur de la famille 36 mm, prévu pour intégration sur plates-formes moteur 36 mm. La sortie est équipée d'un palier assurant une charge radiale jusqu'à 100 N et une charge axiale jusqu'à 50 N. Gammes de rapports disponibles : 1/3,7–1/5,2, 1/14–1/27, 1/51–1/139, 1/189–1/721. Couple continu nominal jusqu'à 5,0 N·m ; couple d'impact momentané jusqu'à 12 N·m.

Points clés pour les acheteurs techniques

• Catégorie produit : Planetary Gear Motors & Gearboxes
• Famille moteur : Planetary Gear Motor / Gearbox (classe 36 mm)
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : automatisation industrielle, articulations robotisées, portes automatiques, convoyeurs

Signaux de spécification

• Diamètre : 36 mm
• Arbre : 8 mm standard (option 7 mm en D)

Personnalisation et notes d'approvisionnement

• KWC Motor propose des personnalisations OEM/ODM : tension, vitesse, couple, conception de l'arbre (double D, clavette, fileté), câble/connecteur, intégration d'encodeur/carte de contrôle, amélioration des matériaux, objectifs bruit/EMC.
• Le tarif final et les délais sont fournis après confirmation de l'utilisation, des spécifications, des quantités et des options de personnalisation.

Applications principales & solutions

• Robots industriels & bras robotisés : Conçu pour les articulations de robots, entraînements d'essieux AGV et postes de soudage automatisés. Assure précision sous charge grâce à l'arbre supporté par roulements et un couple continu jusqu'à 5,0 N·m.
• Portes automatiques & systèmes de convoyage : Adapté aux portes coulissantes commerciales, convoyeurs industriels et affichages rotatifs lourds. Supporte des couples d'entraînement/impact momentanés jusqu'à 12 N·m pour des charges à forte inertie.

Spécifications techniques du réducteur RP36 (tableau)
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple momentané max | Rendement
1/3,7 ~ 1/5,2 | 1 | 26,5 ±0,5 | 0,5 N·m | 1,5 N·m | 90%
1/14 ~ 1/27 | 2 | 32,7 ±0,5 | 2,0 N·m | 6,0 N·m | 81%
1/51 ~ 1/139 | 3 | 39,0 ±0,5 | 4,0 N·m | 10 N·m | 73%
1/189 ~ 1/721 | 4 | 45,0 ±0,5 | 5,0 N·m | 12 N·m | 66%

Paramètres mécaniques
Diamètre extérieur du réducteur : 36 mm. Diamètre d'arbre : 8 mm (option 7 mm en D). Arbre de sortie équipé de roulements à billes. Charge radiale max : 100 N. Charge axiale max : 50 N. Force maximale d'emmanchement : 120 N. Couple d'impact momentané jusqu'à 12 N·m. Jeu radial contrôlé ≤ 0,07 mm.

Caractéristiques / spécifications techniques

• Modèle / série : RP36
• Diamètre : 36 mm
• Arbre : 8 mm (option 7 mm D)
• Roulements : roulements à billes sur sortie
• Charge radiale max : 100 N
• Charge axiale max : 50 N
• Force d'emmanchement max : 120 N
• Couple continu nominal : jusqu'à 5,0 N·m selon rapport
• Couple momentané max : jusqu'à 12 N·m
• Gammes de rapports disponibles : 1/3,7 ~ 1/5,2, 1/14 ~ 1/27, 1/51 ~ 1/139, 1/189 ~ 1/721
• Longueur L (mm) par nombre d'étages : 1 étage 26,5 ±0,5 ; 2 étages 32,7 ±0,5 ; 3 étages 39,0 ±0,5 ; 4 étages 45,0 ±0,5
• Rendement estimé par étage : env. 90%, 81%, 73%, 66%
• Personnalisation : compatibilité avec moteurs 36 mm brossés/brosseless, options d'arbre (double D, clavette, fileté), matériaux de denture renforcés sur demande
