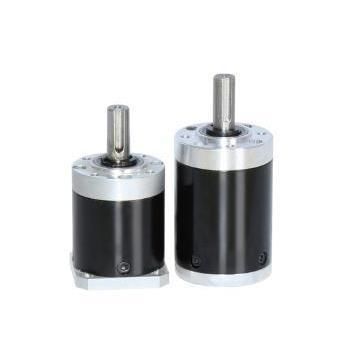

Micro-réducteur planétaire RP45

coaxialà arbre pleinà alésage claveté

Aperçu du produit
Le RP45 est un réducteur planétaire / moteur à engrenage industriel d'un diamètre extérieur de 45 mm. Il est équipé de roulements à billes standard et supporte des charges radiales jusqu'à 200 N et axiales jusqu'à 100 N. Les rapports disponibles vont de 1:3,7 à 1:721 sur 1 à 4 étages, avec un couple nominal atteignant 10 N·m et un couple d'impact maximal de 30 N·m. Applications types : automatisation industrielle, systèmes d'accès de grande capacité et transmissions lourdes.

Faits clés pour les acheteurs techniques

• Catégorie produit : réducteurs planétaires / moteurs à engrenage
• Modèle : RP45
• Fabricant / marque : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diamètre : 45 mm ; arbre de sortie standard : 10 mm (option D 8,5 mm)
• Applications typiques : entraînements industriels, machines d'emballage, convoyeurs, portes automatiques, tourniquets

Applications principales & solutions

• Entraînements industriels & machines d'emballage : Conçu pour machines d'emballage automatiques, entraînements de convoyeurs et mélangeurs industriels. Le carter plus grand facilite la dissipation thermique et les roulements à billes supportent les efforts latéraux liés aux courroies ou poulies, adapté au fonctionnement continu.
• Portes automatiques & systèmes de sécurité : Utilisé pour portes coulissantes lourdes, portes tournantes et tourniquets. Avec jusqu'à 10 N·m de couple nominal et 30 N·m en pic, le RP45 peut actionner des vantaux lourds et supporter des cycles fréquents.

Spécifications techniques RP45
Source des données : fiche technique KWC RP45.
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple momentané max | Rendement
1/3,7 ~ 1/5,2 | 1 | 41,3 ±0,5 | 1,0 N·m | 3,0 N·m | 90%
1/14 ~ 1/27 | 2 | 51,6 ±0,5 | 4,0 N·m | 12 N·m | 81%
1/51 ~ 1/139 | 3 | 64,4 ±0,5 | 8,0 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 74,7 ±0,5 | 10 N·m | 30 N·m | 66%

Paramètres mécaniques

• Diamètre extérieur du réducteur : 45 mm
• Diamètre d'arbre : 10 mm (D 8,5 mm en option)
• Sortie supportée par roulements à billes
• Charge radiale max : 200 N
• Charge axiale max : 100 N
• Force d'emmanchement max : 150 N

Personnalisation et notes de fabrication

• KWC propose OEM/ODM : personnalisation tension, vitesse, couple, géométrie d'arbre, câblage/connecteurs, intégration de boîte et exigences EMC/bruit.
• Tarifs et délais fournis après validation des spécifications (application, rapport, type d'arbre, quantité, options).
• Options d'arbre : 10 mm standard ; sur demande double-facette, clavette ou filetage.
• Flasque de montage standard 45 mm pour compatibilité et installation simplifiée.

FAQ achats

• Q : Quelle différence entre RP45 et RP42 ?
  A : Le RP45 a un diamètre extérieur de 45 mm contre 42 mm pour le RP42. Les deux utilisent des roulements à billes et présentent des capacités radiales (200 N) et axiales (100 N) similaires. Le RP45 fournit jusqu'à 10 N·m en nominal et offre plus de marge thermique ; le RP42 présente un encombrement moindre et peut disposer d'autres plages de couple.
• Q : Quels avantages des roulements à billes en série ?
  A : Les roulements à billes réduisent les frottements par rapport aux paliers lisses, prolongent la durée de vie et supportent mieux les efforts latéraux (courroies, poulies).
• Q : Quelles sont les dimensions d'arbre disponibles ?
  A : Arbre standard 10 mm (option D 8,5 mm). Géométries personnalisées (double-facette, clavette, fileté) réalisables selon plan.

Caractéristiques / spécifications techniques

• Modèle : RP45
• Diamètre : 45 mm
• Diamètre arbre : 10 mm (D 8,5 mm)
• Roulements : roulements à billes standard
• Charge radiale max : 200 N
• Charge axiale max : 100 N
• Force d'emmanchement max : 150 N
• Couple nominal : jusqu'à 10 N·m (selon rapport)
• Couple pic : jusqu'à 30 N·m
• Rapports disponibles : 1/3,7 ~ 1/721 (1–4 étages)
• Longueurs L : 1‑étage 41,3 ±0,5 mm ; 2‑étages 51,6 ±0,5 mm ; 3‑étages 64,4 ±0,5 mm ; 4‑étages 74,7 ±0,5 mm
• Rendement par étage : 1‑étage ~90% ; 2‑étages ~81% ; 3‑étages ~73% ; 4‑étages ~66%
• Jeu radial contrôlé < 0,06 mm
• Matériau : engrenages en poudre métallurgique (couronne et planétaires)
