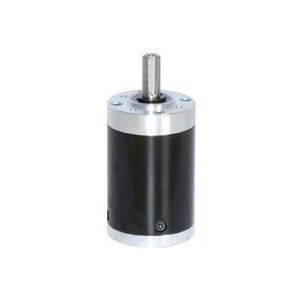

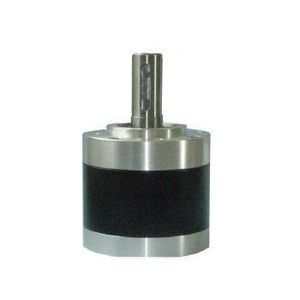

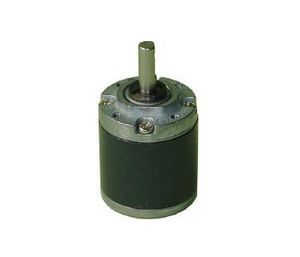

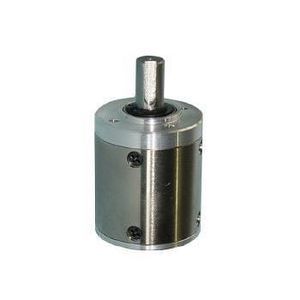

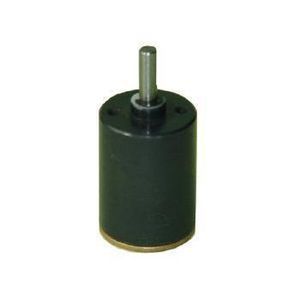

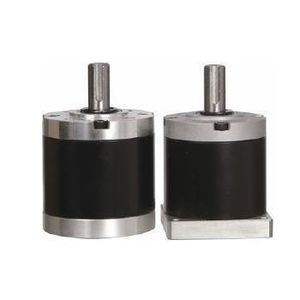

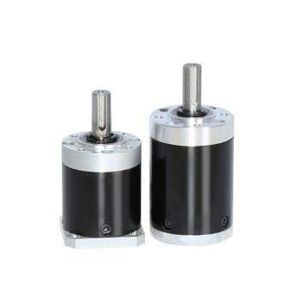

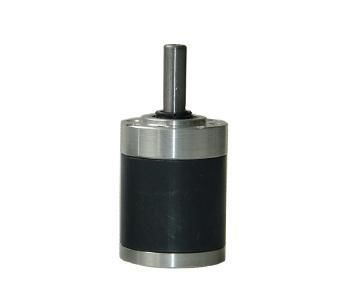

Micro-réducteur planétaire RP28

coaxialà arbre pleinà arbre claveté

Aperçu du produit
Le RP28 est un réducteur / motoréducteur planétaire de 28 mm destiné aux applications industrielles et de précision telles que vannes électriques à charge élevée, organes robotiques et équipements médicaux. L'ensemble présente un diamètre extérieur de 28 mm, une sortie portée par roulements à billes et plusieurs plages de rapports. Le couple nominal atteint 1,0 N·m avec des pics momentanés jusqu'à 3,0 N·m.

Points clés pour les acheteurs techniques

• Catégorie produit : Réducteurs / motoréducteurs planétaires
• Famille moteur : Réducteur planétaire / motoréducteur
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : vannes électriques à forte charge, bras robotiques, équipements médicaux

Applications principales & solutions

• Automatisation industrielle & vannes électriques : Convient pour vannes de régulation de fluide, actionneurs de volets et distributeurs automatiques. La sortie sur roulements à billes assure une transmission stable en cas de cycles fréquents marche/arrêt et de fortes charges latérales ; couple nominal jusqu'à 1,0 N·m.
• Robotique & mouvements de précision : Utilisé pour les entraînements de moyeux de roue d'inspection, les pompes péristaltiques médicales et les présentoirs rotatifs. Peut supporter des chocs de couple momentanés jusqu'à 3,0 N·m pour protéger l'équipement en surcharge.

Spécifications techniques du boîtier RP28
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple max momentané | Rendement
1/4 ~ 1/5 | 1 | 23,3 ±0,5 | 0,1 N·m | 0,3 N·m | 90%
1/16 ~ 1/25 | 2 | 29,0 ±0,5 | 0,4 N·m | 1,2 N·m | 81%
1/64 ~ 1/125 | 3 | 34,7 ±0,5 | 0,8 N·m | 2,4 N·m | 73,9%
1/256 ~ 1/625 | 4 | 40,4 ±0,5 | 1,0 N·m | 3,0 N·m | 66%

Paramètres mécaniques

• Diamètre extérieur : 28 mm
• Diamètre d'arbre : 6 mm (plat D : 5,5 mm)
• Arbre de sortie supporté par roulements à billes
• Charge radiale maximale : 50 N
• Charge axiale maximale : 30 N

Personnalisation et notes d'approvisionnement

• Personnalisation OEM/ODM possible pour tension, vitesse, couple, type d'arbre, câblage/connecteurs, intégration de boîte de vitesses et exigences de contrôle
• Compatible avec moteurs série 28 mm (ex. RS-385/395) en versions à balais ou brushless
• Options d'arbre : 6 mm avec clavette, filetage ou profil double-plat ; longueur et fonctionnalités personnalisables
• Supporte des pics de couple momentanés jusqu'à 3,0 N·m pour les applications à fort couple d'entraînement

Caractéristiques de conception

• Roulements à billes : capacité radiale et axiale supérieure par rapport aux paliers lisses
• Denture en poudre métallique : matériau à haute densité offrant résistance à l'usure et capacité d'absorption des chocs
• Validation d'emmanchement : centre d'arbre validé pour des forces d'emmanchement jusqu'à 60 N
• Conformité : RoHS / REACH

Caractéristiques / spécifications techniques

• Modèle / série : RP28
• Diamètre extérieur : 28 mm
• Diamètre d'arbre : 6 mm (plat D 5,5 mm)
• Plages de rapports disponibles : 1/4~1/5, 1/16~1/25, 1/64~1/125, 1/256~1/625
• Étages : 1, 2, 3, 4
• Longueurs L (mm) : 23,3 ±0,5 ; 29,0 ±0,5 ; 34,7 ±0,5 ; 40,4 ±0,5
• Couple nominal : 0,1 N·m (1 étage) à 1,0 N·m (4 étages)
• Couple max momentané : jusqu'à 3,0 N·m
• Rendement par étage : 90 %, 81 %, 73,9 %, 66 %
• Charge radiale maximale : 50 N
• Charge axiale maximale : 30 N
• Type de roulement : roulements à billes (standard)
• Matériaux / particularités : engrenages en poudre métallique, centre d'arbre validé pour emmanchement
