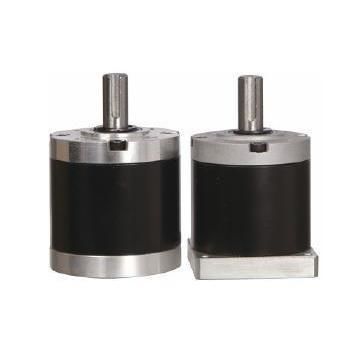

Réducteur planétaire RP56

coaxialà alésage claveté20 - 50 Nm

Présentation du produit
Le RP56 est un réducteur planétaire (réducteur / motoréducteur) conçu pour des plateformes mobiles lourdes et des équipements de levage industriels. Diamètre extérieur nominal : 60 mm (confirmer la cote finale sur le dessin libéré avant conception/commande). Diamètre d'arbre de sortie standard : 12 mm. Plage de rapports : 1:3,6 à 1:307. Couple nominal jusqu'à 45 N·m, couple de courte durée jusqu'à 110 N·m, sortie supportée par roulements à billes standard.

Points clés pour les acheteurs techniques

• Catégorie : Réducteurs planétaires / Motoréducteurs
• Modèle : RP56
• Fabricant / Marque : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : AGV et robots mobiles lourds, treuils industriels et équipements de levage

Signaux de spécification

• Diamètre extérieur (nominal) : 60 mm (à confirmer sur le dessin)
• Diamètre arbre sortie : 12 mm (options : rainure de clavette / double D / fileté)

Applications principales & solutions

• AGV lourds & robots mobiles : Adapté aux AGV portuaires, châssis AMR lourds et robots de service. Le RP56 fournit jusqu'à 45 N·m de couple continu et, grâce à ses roulements, peut entraîner directement des moyeux/roues pour des déplacements fiables de charges lourdes.
• Treuils industriels & machines de chantier : Convient aux treuils électriques, appareils de levage et systèmes de suivi PV. Capacité de charge radiale 400 N et résistance d'emmanchement 300 N pour des performances robustes en extérieur.

Spécifications techniques du réducteur RP56
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple max momentané | Rendement
1/3,6 ~ 1/5,33 | 1 | 40,3 ±0,5 | 4 N·m | 12 N·m | 90%
1/13 ~ 1/28 | 2 | 53,8 ±0,5 | 18 N·m | 50 N·m | 81%
1/43 ~ 1/121 | 3 | 67,2 ±0,5 | 36 N·m | 100 N·m | 73%
1/154 ~ 1/307 | 4 | 80,6 ±0,5 | 45 N·m | 110 N·m | 66%

Paramètres mécaniques

• Configuration de sortie : arbre supporté par roulements à billes
• Charge radiale maximale : 400 N
• Charge axiale maximale : 120 N
• Force d'emmanchement maximale : 300 N

Personnalisation et informations d'approvisionnement

• Personnalisation OEM/ODM possible pour tension, vitesse, couple et conception d'arbre
• Options d'arbre de sortie : 12 mm ; rainure de clavette, double D ou filetage disponibles
• Options de protection : étanchéités IP54 / IP65 en option pour environnements poussiéreux ou humides
• Exigences de contrôle, bruit et EMC traitables sur demande

Caractéristiques / Spécifications techniques

• Modèle : RP56
• Diamètre extérieur nominal : 60 mm
• Diamètre arbre sortie : 12 mm (clavetage personnalisable)
• Type de roulement : roulements à billes standard
• Plage de rapports : 1:3,6–1:5,33 (1 étage); 1:13–1:28 (2 étages); 1:43–1:121 (3 étages); 1:154–1:307 (4 étages)
• Longueurs L par étage : 1 étage 40,3 ±0,5 mm; 2 étages 53,8 ±0,5 mm; 3 étages 67,2 ±0,5 mm; 4 étages 80,6 ±0,5 mm
• Couples nominaux par étage : 1 étage 4 N·m; 2 étages 18 N·m; 3 étages 36 N·m; 4 étages 45 N·m
• Couples max. momentané par étage : 12 N·m, 50 N·m, 100 N·m, 110 N·m
• Rendements : 90%, 81%, 73%, 66%
• Usages recommandés : plateformes mobiles lourdes, systèmes de levage industriels, équipements d'ingénierie extérieurs
