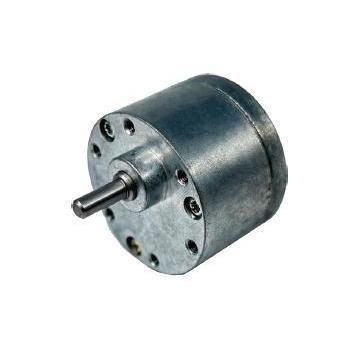

Micro-réducteur planétaire RO37

coaxialà arbre plein0,5 - 1 Nm

Présentation du produit
Le RO37 est un réducteur / motoréducteur planétaire de 37 mm conçu pour des applications économiques basse vitesse / fort couple en service intermittent, telles que distributeurs automatiques et enseignes rotatives. Le réducteur utilise des paliers lisses imprégnés d'huile et des engrenages planétaires/anneau en métal fritté, et l'arbre de sortie supporte un emmanchement jusqu'à 200 N.

Informations clés pour acheteurs techniques

• Catégorie produit : Réducteurs et motoréducteurs planétaires
• Famille : Motoréducteur planétaire 37 mm
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : distributeurs, mécanismes de moulinet de café, transmissions ATM, enseignes rotatives, actionneurs de vannes

Signaux de spécification

• Diamètre extérieur : 37 mm
• Arbre type : 6 mm (D-plat 5,5 mm)
• Rapports disponibles (exemples) : 1:10; 1:30 ~ 1:33,3; 1:50 ~ 1:100; 1:120 ~ 1:300
• Couple nominal : jusqu'à 1,0 N·m (selon rapport)

Personnalisation et approvisionnement
KWC Motor propose OEM/ODM pour tension, vitesse, couple, type d'arbre (D-plat standard, fileté, double plat), câble/connecteur, intégration de boîte, et objectifs bruit/EMC. Prix et délais confirmés après définition de l'application, des spécifications et des quantités.

Applications principales & solutions

• Distributeurs & équipements commerciaux : Adapté aux moteurs d'éjection, mécanismes de broyage de café et entraînements ATM nécessitant un couple stable à basse vitesse (jusqu'à 1,0 N·m) et un fonctionnement silencieux en cycles intermittents.
• Enseignes rotatives & actionneurs de vannes : Utilisable pour caissons lumineux rotatifs, éclairage scénique et actionneurs de vannes CVC/plomberie. Le support axial renforcé permet l'emmanchement direct de poulies ou pignons (jusqu'à 200 N), facilitant l'assemblage automatisé.

Spécifications techniques du RO37

• Rapport 1/10 | Longueur L 20,0 ±0,5 mm | Couple nominal 0,1 N·m | Couple momentané max 0,3 N·m | Rendement 81% | Sens de rotation : identique
• Rapport 1/30 ~ 1/33,3 | Longueur L 22,5 ±0,5 mm | Couple nominal 0,4 N·m | Couple momentané max 1,2 N·m | Rendement 73% | Sens de rotation : inverse
• Rapport 1/50 ~ 1/100 | Longueur L 25,0 ±0,5 mm | Couple nominal 1,0 N·m | Couple momentané max 3,0 N·m | Rendement 66% | Sens de rotation : identique
• Rapport 1/120 ~ 1/300 | Longueur L 27,5 ±0,5 mm | Couple nominal 1,0 N·m | Couple momentané max 3,0 N·m | Rendement 59% | Sens de rotation : inverse

Paramètres mécaniques

• Diamètre extérieur : 37 mm
• Diamètre d'arbre de sortie : 6 mm (D-plat 5,5 mm)
• Pression d'emmanchement maximale autorisée : 200 N (pour montage de poulies/engrenages)
• Type de palier : paliers lisses imprégnés d'huile (standard)
• Engrenages : anneau et planétaires en métal poudre (non plastique)
• Pignon moteur : angle de denture hélicoïdale 15° droit pour un engagement plus régulier

Pourquoi choisir le KWC RO37

• Soutien axial renforcé permettant l'emmanchement jusqu'à 200 N pour simplifier la production.
• Engrenages en poudre métallique pour résistance à l'usure et maîtrise des coûts.
• Options d'arbre et de montage compatibles avec les dimensions standard 37 mm pour une intégration facilitée.
• Inspection 100% sortie usine pour bruit, courant et aspect; conformité RoHS/REACH.

FAQ achat (extrait)

• Différence vs RP36 : RP36 est une version heavy-duty avec roulements à billes et couple nominal jusqu'à 5,0 N·m; RO37 est une version standard renforcée avec paliers lisses et couple nominal jusqu'à 1,0 N·m, optimisée coût/performance.
• Signification de la pression d'emmanchement 200 N : Jusqu'à 200 N de force axiale peuvent être appliqués pour monter poulies ou engrenages sans endommager la structure interne, utile en assemblage automatisé.
• Matériau des engrenages : Anneau et roues planétaires en métal poudre ou autres matériaux métalliques pour plus de résistance et durabilité.
