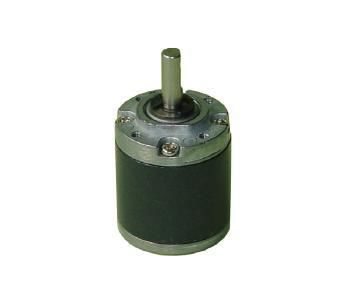

Micro-réducteur planétaire RP22

coaxialà arbre plein0 - 0.1 Nm

Présentation du produit
Le RP22 est un réducteur / motoréducteur planétaire de 22 mm destiné aux volets motorisés, instruments médicaux de précision et équipements d'automatisation. Il utilise des engrenages en métallurgie des poudres et une structure de support de palier optimisée pour une meilleure résistance aux charges radiales/axiales et une stabilité en fonctionnement continu. Diamètre extérieur : 22 mm ; diamètre d'arbre : 4 mm ; capacité de pressage sur arbre jusqu'à 50 N.

Points clés pour les acheteurs techniques

• Catégorie produit : Réducteurs / motoréducteurs planétaires
• Famille : Réducteur planétaire
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications types : volets motorisés, serrures électroniques, dispositifs médicaux de précision, équipements d'automatisation

Signaux de spécification

• Diamètre : 22 mm
• Diamètre d'arbre : 4 mm

Personnalisation et notes d'approvisionnement
KWC Motor prend en charge l'OEM/ODM : tension, vitesse, couple, configuration d'arbre, câblage/connecteurs, intégration de réducteur, exigences de contrôle et cibles bruit/EMC. Le prix final est défini après validation de l'application, des spécifications, des quantités et des options de personnalisation.

Applications principales & solutions

• Domotique & volets motorisés : Conçu pour stores motorisés, moteurs tubulaires et serrures automatiques. La conception en poudre métal assure un fonctionnement silencieux et supporte les efforts de traction lors des mouvements.
• Dispositifs médicaux & automatisation : Convient pour pompes d'infusion de précision, instruments chirurgicaux et petits bras robotiques. Capacité en charge axiale (max. 6 N) adaptée aux entraînements à vis ou vérins compacts.

Spécifications techniques du réducteur RP22
Source des données : fiche technique KWC RP22. Compatible avec moteurs DC 22 mm, brossés ou brushless.
Rapport de réduction | Étages | Longueur L (mm) | Couple nominal | Couple max momentané | Rendement
1/4 ~ 1/6 | 1 | 14,4 ±0,5 | 0,03 N·m | 0,09 N·m | 90%
1/16 ~ 1/24 | 2 | 17,9 ±0,5 | 0,12 N·m | 0,36 N·m | 81%
1/64 ~ 1/107 | 3 | 21,4 ±0,5 | 0,24 N·m | 0,72 N·m | 73%
1/256 ~ 1/509 | 4 | 24,9 ±0,5 | 0,30 N·m | 0,90 N·m | 66%

Paramètres mécaniques
Diamètre extérieur : 22 mm. Diamètre d'arbre : 4 mm. Charge radiale maximale sur l'arbre : 8 N. Charge axiale maximale : 6 N. Force de pressage maximale : 50 N.

Pourquoi choisir le réducteur planétaire KWC RP22 ?

• Engrenages en poudre et support paliers optimisé pour une meilleure résistance aux chocs et une capacité de pressage jusqu'à 50 N.
• Personnalisation possible pour s'adapter à des moteurs 22 mm (par ex. RS‑2230) brossés ou brushless ; options d'axe : D, fileté ou rainuré ; graisses optionnelles pour environnements basse (‑15°C) ou haute (+80°C) température.
• Assemblage précis avec jeu radial contrôlé ≤ 0,08 mm ; conformité RoHS / REACH.

Notes d'achat
Vitesse d'entrée recommandée : conserver en dessous de 8 000 tr/min pour éviter une usure accélérée de la graisse et des engrenages. Les applications à plus haute vitesse peuvent nécessiter une lubrification spécifique.

Caractéristiques / spécifications techniques

• Modèle : RP22
• Diamètre extérieur : 22 mm
• Diamètre d'arbre : 4 mm
• Rapports de réduction disponibles : 1/4 à 1/509 sur 1 à 4 étages
• Longueurs L par étage : 1‑étage 14,4 ±0,5 mm ; 2‑étages 17,9 ±0,5 mm ; 3‑étages 21,4 ±0,5 mm ; 4‑étages 24,9 ±0,5 mm
• Couple nominal par groupe : 0,03 N·m ; 0,12 N·m ; 0,24 N·m ; 0,30 N·m
• Couple max momentané par groupe : 0,09 N·m ; 0,36 N·m ; 0,72 N·m ; 0,90 N·m
• Rendement par groupe : 90% ; 81% ; 73% ; 66%
• Charge radiale maximale : 8 N
• Charge axiale maximale : 6 N
• Force de pressage maximale : 50 N
• Matériau : engrenages en poudre métal
• Compatibilité : conçu pour moteurs DC Φ22 brossés ou brushless
• Options d'arbre : D, fileté, rainuré
• Graisse environnementale : options basse (‑15°C) / haute (+80°C) température
• Jeu radial : ≤ 0,08 mm
• Conformité : RoHS / REACH
