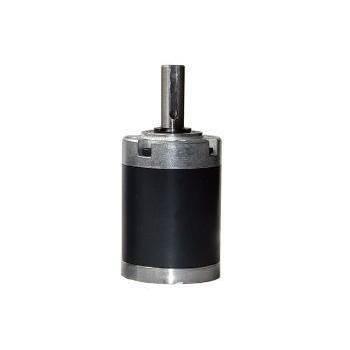

Réducteur planétaire RP42

coaxialà arbre pleinà arbre claveté

Présentation du produit

• Le RP42 est un réducteur planétaire / motoréducteur de 42 mm conçu pour l'automatisation industrielle et la robotique exigeantes. Appui sur roulements à billes, capacité radiale jusqu'à 200 N, capacité axiale jusqu'à 100 N, rapports de réduction 1:3,7 à 1:721, couple nominal jusqu'à 15 N·m, couple max momentané jusqu'à 38 N·m.

Points clés pour les acheteurs techniques

• Catégorie produit : Planetary Gear Motors & Gearboxes
• Famille moteur : motoréducteur / réducteur planétaire
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications typiques : automatisation industrielle, AGV/AMR, robotique, équipements de précision

Signalisation des spécifications

• Diamètre : 42 mm

Personnalisation et informations d'approvisionnement

• Options OEM/ODM : tension, vitesse, couple, configuration d'arbre (8 mm standard, 10 mm optionnel), câble ou connecteur, intégration de réducteur, interface de commande, objectifs bruit/EMC.
• Tarification : devis après confirmation de l'application, des spécifications, des quantités et des besoins de personnalisation.

Applications principales & solutions

• Automatisation industrielle lourde & AGV : adapté aux entraînements d'axe de roue d'AGV, machines d'emballage automatiques et actionneurs de vanne lourds ; couple nominal jusqu'à 15 N·m et capacité axiale jusqu'à 100 N, adapté comme cœur d'entraînement pour robots mobiles.
• Grande robotique & équipements spécialisés : utilisé sur châssis de robots d'inspection, articulations de bras robotisés et exosquelettes de rééducation ; résistance aux chocs momentanés 38 N·m pour améliorer la fiabilité en cas de collision ou d'arrêt d'urgence.

Spécifications techniques du réducteur RP42 (tableau)
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple momentané max | Rendement
1/3.7 ~ 1/5.2 | 1 | 34.0 | 1.5 N·m | 3 N·m | 90%
1/14 ~ 1/27 | 2 | 44.2 | 4 N·m | 12 N·m | 81%
1/50 ~ 1/139 | 3 | 54.4 | 10 N·m | 25 N·m | 73%
1/189 ~ 1/721 | 4 | 64.6 | 15 N·m | 38 N·m | 66%

Paramètres mécaniques

• Diamètre extérieur du réducteur : 42 mm
• Diamètre arbre de sortie : 8 mm standard (10 mm optionnel)
• Arbre supporté par roulements à billes
• Charge radiale maximale : 200 N
• Charge axiale maximale : 100 N
• Résistance aux chocs (momentané) : jusqu'à 38 N·m

Conception et contrôle qualité

• Soutien de charge : capacité radiale jusqu'à 200 N obtenue grâce au support par roulements à billes et à des matériaux d'engrenage robustes.
• Assemblage : vérification d'emmanchement avec une force d'emmanchement jusqu'à 150 N ; jeu radial maîtrisé à 0,06 mm.
• Option environnementale : graisse large température disponible pour -15°C à +80°C.

Questions fréquentes d'achat (extrait)

• Différence vs RP38 : le RP42 offre un couple et des capacités de charge supérieurs (RP42 : N. nominal jusqu'à 15 N·m, momentané 38 N·m, radial 200 N ; RP38 : 8 N·m, 24 N·m, 150 N).
• Applications extrêmes : adapté aux robots mobiles AGV/AMR, portes automatiques lourdes, articulations de robots industriels et systèmes nécessitant un couple élevé.
• Force d'emmanchement : l'arbre de sortie peut supporter jusqu'à 150 N pour une fixation par emmanchement sûre.

Caractéristiques / spécifications techniques

• Modèle / Série : RP42
• Marque / Fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Diamètre : 42 mm
• Rapports disponibles : 1:3,7 à 1:721
• Étages : 1 à 4
• Longueurs L (mm) par étage : 34.0 / 44.2 / 54.4 / 64.6
• Couple nominal par étage : 1.5 / 4 / 10 / 15 N·m
• Couple momentané max par étage : 3 / 12 / 25 / 38 N·m
• Rendement par étage : 90% / 81% / 73% / 66%
• Arbre de sortie : 8 mm standard, 10 mm optionnel ; accepte rainure de clavette, filetage ou profil D
• Type de roulement : roulements à billes standard
• Charge radiale max : 200 N
• Charge axiale max : 100 N
• Force d'emmanchement : jusqu'à 150 N
• Jeu radial : ≤ 0,06 mm
• Options : configuration d'arbre, adaptation moteur, graisse large température (-15°C à +80°C)
