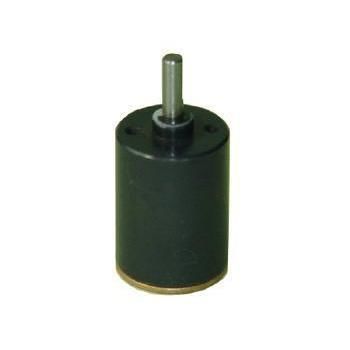

Micro-réducteur planétaire RP16

coaxialà arbre plein0 - 0.1 Nm

Aperçu du produit
Le RP16 est un motoréducteur / réducteur planétaire de 16 mm fabriqué par KWC Motor, conçu pour des équipements à contrainte d'encombrement tels que serrures électroniques, instruments optiques et appareils médicaux de précision. Il associe un train planétaire en métal à une couronne intérieure en poudre métallique et propose des rapports multi‑étagés de 1:4 à 1:509, un couple nominal jusqu'à 0,30 N·m et un couple instantané jusqu'à 0,90 N·m.

Points clés pour acheteurs techniques

• Catégorie produit : Motoréducteur / réducteur planétaire
• Modèle : RP16
• Fabricant : KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Applications typiques : Serrures intelligentes, instruments optiques, équipements médicaux de précision, petits actionneurs

Caractéristique principale

• Diamètre extérieur : 16 mm

Personnalisation et approvisionnement
KWC Motor prend en charge l'OEM/ODM pour la tension, la vitesse, le couple, le type d'axe, le câblage/connecteur, l'intégration du réducteur et les objectifs acoustiques/EMC. Délais et prix dépendront des spécifications confirmées, des quantités et du degré de personnalisation.

Applications principales & solutions
Sécurité intelligente & serrures électroniques
Le format compact de 16 mm s'intègre dans les corps de serrure pour serrures à empreinte digitale, serrures de coffre et serrures d'hôtel. Couple anti‑vandale instantané jusqu'à 0,9 N·m pour un actionnement fiable du pêne.

Instruments de précision & robotique
Convient aux micro‑articulations robotiques, pompes d'infusion/seringues et mécanismes d'ajustement optique. Les options multi‑étagées offrent un contrôle fin de la vitesse et une sortie de couple régulière.

Spécifications techniques du réducteur RP16
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple max instantané | Rendement
1/4 ~ 1/6 | 1 | 12.3 ±0.5 | 0.03 N·m (0.3 kg·cm) | 0.09 N·m | 90%
1/16 ~ 1/36 | 2 | 15.9 ±0.5 | 0.12 N·m (1.2 kg·cm) | 0.36 N·m | 81%
1/64 ~ 1/216 | 3 | 19.5 ±0.5 | 0.24 N·m (2.4 kg·cm) | 0.72 N·m | 73%
1/256 ~ 1/509 | 4 | 23.1 ±0.5 | 0.30 N·m (3.0 kg·cm) | 0.90 N·m | 66%

Remarques de spécification
* Diamètre extérieur du réducteur : 16 mm.
* Couronne intérieure en poudre métallique.
* Charge radiale maximale sur l'arbre de sortie : ≤ 5 N.

Qualité, matériaux et options

• Couronne intérieure réalisée par métallurgie des poudres pour résistance et tenue à l'usure.
• Palier : paliers lisses (sleeve bearings) ; jeu radial ≤ 0,08 mm.
• Options d'arbre : arbre en D, arbre fileté, double plat.
• Compatibilité moteur : moteurs DC miniatures 3 V–12 V.
• Graisseries : option graisse large température (-15 °C à +80 °C).
• Contrôles : test à 100 % bruit et courant à vide ; conforme RoHS / REACH.

FAQ achat & développement

• Q : Comment s'établit le prix ? Le prix dépend de l'usage, des spécifications, de la quantité et du degré de personnalisation ; demandez un devis.
• Q : Des échantillons et dessins sont‑ils disponibles ? Oui — échantillons d'évaluation, plans et fiches techniques fournis sur demande.
• Q : Peut‑on remplacer un ensemble moteur+réducteur existant par le RP16 ? Oui, après évaluation des dimensions, du type d'axe, de la tension, de la vitesse et du profil de charge.

Caractéristiques / spécifications techniques

• Modèle : RP16
• Catégorie : Motoréducteur / réducteur planétaire
• Fabricant : KWC Motor (Dongguan KWC Machinery Co., Ltd.)
• Diamètre extérieur : 16 mm
• Matériau couronne intérieure : poudre métallique
• Plage de rapports : 1:4 à 1:509
• Étages disponibles : 1 à 4
• Longueurs L (mm) : 12.3 ±0.5, 15.9 ±0.5, 19.5 ±0.5, 23.1 ±0.5
• Couples nominaux : 0.03 N·m, 0.12 N·m, 0.24 N·m, 0.30 N·m
• Couple maximal instantané : jusqu'à 0.90 N·m
• Rendement : 90%, 81%, 73%, 66%
• Charge radiale max arbre : ≤ 5 N
• Jeu radial : ≤ 0,08 mm
• Palier : sleeve bearings
• Tension moteur : 3 V–12 V
• Options d'arbre : D, fileté, double plat
• Graisage : -15 °C à +80 °C (option)
• Qualité : test 100% bruit et courant à vide ; RoHS / REACH
• Personnalisation : support OEM/ODM pour tension, vitesse, couple, axe, connectique, intégration, contrôle et objectifs EMC/bruit
