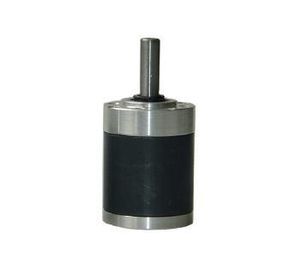

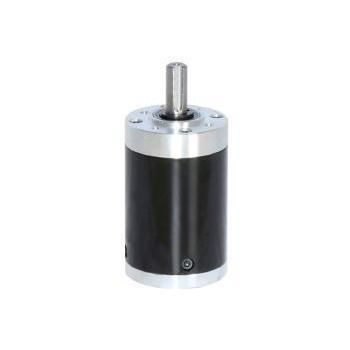

Réducteur planétaire RP48

coaxialà arbre plein10 - 20 Nm

Vue d'ensemble
Le RP48 est un réducteur / motoréducteur planétaire de 48 mm conçu pour des entraînements industriels à charge élevée, des treuils et des châssis robotiques. La sortie montée sur roulements à billes supporte des charges radiales jusqu'à 200 N. Les rapports de réduction vont de 1:4,44 à 1:2510 sur 1 à 5 étages. Couple nominal jusqu'à 20 N·m et couple de pic momentané jusqu'à 60 N·m.

Points clés pour les acheteurs techniques

• Catégorie produit : Planetary Gear Motors & Gearboxes
• Famille : Planetary Gear Motor / Gearbox
• Marque / fabricant : KWC Motor, Dongguan KWC Machinery Co., Ltd.
• Applications types : entraînements industriels, treuils, châssis robotiques

Signaux de spécification

• Diamètre : 48 mm
• Diamètre d'arbre : 10 mm (arbre en D)
• Charge radiale maximale : 200 N
• Charge axiale maximale : 100 N

Applications principales & solutions

• Châssis robotiques et plateformes mobiles : adapté aux robots d'inspection à chenilles, châssis AGV lourds et modules d'exosquelette motorisés. Fournit 20 N·m de couple continu en configurations à étages élevés.
• Levage industriel & treuils : adapté aux treuils électriques compacts, élévateurs et systèmes de suivi solaire ; la sortie sur roulements à billes supporte des efforts radiaux jusqu'à 200 N.

Spécifications techniques du RP48 (tableau)
Rapport | Étages | Longueur L (mm) | Couple nominal | Couple pic momentané | Rendement
1/4,44 | 1 | 37,8 ±0,5 | 2,0 N·m | 6 N·m | 90%
1/17 ~ 1/22 | 2 | 48,4 ±0,5 | 8,0 N·m | 25 N·m | 81%
1/65 ~ 1/106 | 3 | 58,8 ±0,5 | 16 N·m | 50 N·m | 73%
1/247 ~ 1/515 | 4 | 71,2 ±0,5 | 20 N·m | 60 N·m | 66%
1/945 ~ 1/2510 | 5 | 81,6 ±0,5 | 20 N·m | 60 N·m | 59%

Paramètres mécaniques
Diamètre extérieur : 48 mm. Diamètre d'arbre : 10 mm (arbre en D). Arbre de sortie monté sur roulements à billes. Charge radiale maximale : 200 N. Charge axiale maximale : 100 N. Pression d'emmanchement maximale : 150 N. Jeu radial ≤ 0,06 mm.

Personnalisation et remarques fabrication

• Supporte la personnalisation OEM/ODM pour tension, vitesse, couple, forme d'arbre (cannelure ou clavette), câblage/connecteurs, intégration du réducteur, contrôle et lubrification (ex. graisse EP).
• Compatible avec moteurs 48 mm, 50 mm ou plus puissants (ex. série 50707).
• Assemblage de précision avec jeu radial contrôlé ≤ 0,06 mm ; sortie sur roulements pour durée de vie améliorée sous charges latérales.

Caractéristiques / spécifications techniques

• Modèle : RP48
• Diamètre extérieur : 48 mm
• Diamètre d'arbre : 10 mm (arbre en D)
• Type de roulement : roulements à billes (arbre de sortie)
• Charge radiale maximale : 200 N
• Charge axiale maximale : 100 N
• Pression d'emmanchement maximale : 150 N
• Couple nominal : jusqu'à 20 N·m
• Couple pic momentané : jusqu'à 60 N·m
• Plage de rapports : 1:4,44 à 1:2510 (1 à 5 étages)
• Étages et longueurs typiques : 1-étage 37,8 ±0,5 mm ; 2-étages 48,4 ±0,5 mm ; 3-étages 58,8 ±0,5 mm ; 4-étages 71,2 ±0,5 mm ; 5-étages 81,6 ±0,5 mm
• Rendement exemple par étage : 1-étage ~90% ; 2-étages ~81% ; 3-étages ~73% ; 4-étages ~66% ; 5-étages ~59%
