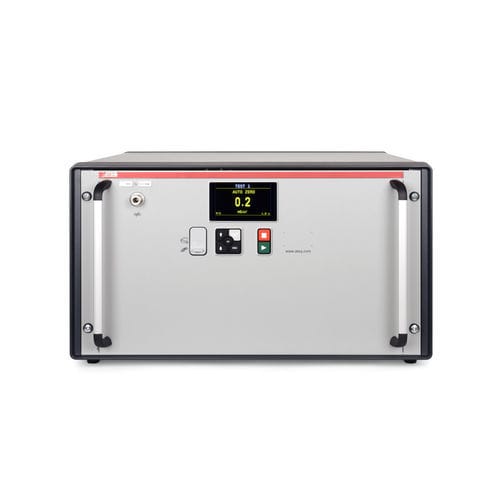

Testeur d'étanchéité à chute de pression différentielle F670LV

pour conteneurpour récipientpour applications automobiles

Présentation
Le F670LV est un instrument destiné au contrôle d'étanchéité des très grands volumes (jusqu'à 200 L) utilisant une méthode brevetée DNC (Négation Différentielle du Bruit) basée sur la perte de pression différentielle et un capteur de pression haute sensibilité. Avec le F670LV d'ATEQ et la DNC, il est possible de détecter des chutes de pression inférieures à 0,1 Pa/sec pour tester des pièces volumineuses et flexibles.

Applications

• Pièces de très gros volumes telles que réservoirs et grands boîtiers
• Boîtiers de batteries de véhicules électriques et autres composants EV sensibles au bruit de fond
• Intégration sur bancs d'essai et lignes de production (contrôle fin de ligne ou en cours de production)

Caractéristiques principales

• 128 programmes pour une grande flexibilité
• Vannes à grand débit pour remplissage rapide des pièces
• Électronique et pneumatique intégrées pour une installation compacte
• Formats de communication flexibles : RS232, USB ; modules Fieldbus optionnels
• Conformité : ROHS

Caractéristiques de mesure

• Capteur de pression haute sensibilité permettant la détection de très petites chutes de pression (< 0,1 Pa/sec avec DNC)

Interface de contrôle

• WINATEQ 300 : interface graphique pour gestion des programmes et collecte des données

Spécifications (éléments clés)

• Physique : Poids 35 Kg ; Dimensions (HxLxP) H295 x W520 x D550 mm
• Alimentation électrique : 24 V DC / 1.6 A
• Température : Fonctionnement +5°C à +45°C ; Stockage 0°C à +60°C
• Arrivée d'air : Air propre et sec requis ; qualité de l'air selon ISO 8573-1 ; l'entrée de pression de test nécessite un régulateur externe

Options

• 9 entrées / 5 sorties pour intégration I/O
• Bus de terrain en option : PROFIBUS, DeviceNet, PROFINET, EtherNet/IP, EtherCAT, Modbus RTU
• 2 sorties pneumatiques pour automatisation

Fiches techniques / Brochures
Brochure produit détaillée et leaflet sur la technologie DNC disponibles en plusieurs langues présentant fonctions et spécifications.

Technologie

• La technologie DNC compense les perturbations de fond pour fournir des mesures de fuite plus rapides et plus précises en environnement industriel bruyant

Perturbations d'usine prises en compte

• Variations de température (ouverture de portes, systèmes CVC)
• Variations de pression (heure, météo)
• Vibrations (mouvements de machines, chariots élévateurs, activités avoisinantes)

Amélioration des lectures de fuite
La fonction DNC stabilise les lectures en compensant les perturbations de fond pour qu'elles n'influencent pas le capteur de fuite.

Caractéristiques techniques

• Modèle : F670LV
• Méthode de test : Perte de pression différentielle avec DNC
• Sensibilité : détection de chutes de pression inférieures à 0,1 Pa/sec
• Programmes : 128
• Vannes : vannes grand débit pour une manutention rapide
• Communications : RS232, USB ; modules Fieldbus optionnels
• Électrique : 24 V DC / 1.6 A
• Poids : 35 Kg
• Dimensions : H295 x W520 x D550 mm
• Température fonctionnement : +5°C à +45°C ; stockage : 0°C à +60°C
• Air : Air propre et sec selon ISO 8573-1 ; régulateur externe requis
• Normes : ROHS
