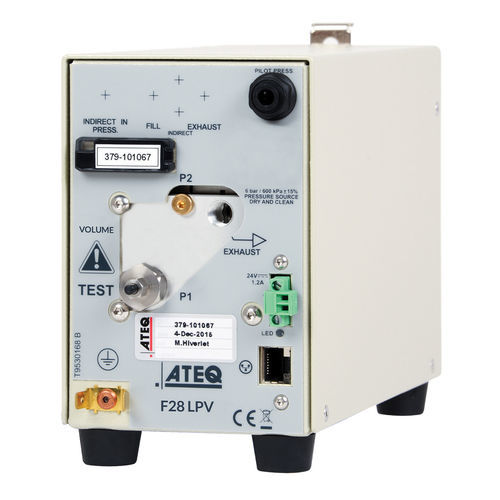

Testeur d'étanchéité à vide F28 LPV

à chute de pression absoluepneumatiquehydraulique

Présentation
Le F28 LPV est un testeur d'étanchéité par dépression / chute de pression de la gamme ATEQ F28. Conçu pour un montage à proximité immédiate de la pièce à contrôler, il garantit des conditions de mesure optimales tout en restant compact. L’appareil est programmable et supervisable via l’interface F28 Control.

Applications

• Emballage et blisters
• Montres et petits appareils
• Téléphones portables et boîtiers électroniques
• Raccords pneumatiques et hydrauliques

Caractéristiques principales

• Mesure de fuite par chute de pression : vide
• Détection de fuite d'eau par évaporation sous vide poussé
• Régulation intelligente de la pression sans régulateur externe – remplissage automatique (en option)
• Régulation électronique (en option)
• Unités : Pa, Pa/s, sccm, µg/min (H2O)
• Dimensions compactes : H 141,5 x L 225 x P 97 mm
• Vannes de remplissage et de vidange intégrées
• Réseau Ethernet jusqu’à 50 modules (Modbus TCP/IP)
• Montage sur rail DIN
• Conformité : RoHS

Caractéristiques de mesure
Mesure de chute de pression (absolue) : plage 0,05 à 110 kPa — résolution 1 Pa — précision* : 2 % F.S.
Décadence sous vide : plage jusqu’à 2000 Pa — résolution 1 Pa — précision* : 2 % F.S.
*Précision = linéarité + répétabilité + hystérésis

Technologie
La méthode standard de pression de chute compare la pression de la pièce scellée à la pression atmosphérique à l'aide d'un capteur piézo. Elle détecte de petites variations de pression et convient lorsque l'application ne demande pas une précision ultra-élevée ni des temps de cycle extrêmement courts.

Présentation physique

• Poids : environ 3,5 kg

Alimentation électrique

• Tension : 24 V DC / 1,6 A
• Adaptateur principal inclus : 110–230 V AC

Alimentation pneumatique

• Air propre et sec requis
• Qualité de l'air : norme ISO 8573-1
• Entrée de pression de test : nécessite un régulateur externe

Température

• Fonctionnement : +5 °C à +45 °C
• Stockage : 0 °C à +60 °C

Spécifications techniques

• Modèle : F28 LPV
• Principe de mesure : décadence sous vide / chute de pression (capteur piézo)
• Pression de test (absolue) : 0,05 à 110 kPa ; résolution 1 Pa ; précision 2 % F.S. (linéarité + répétabilité + hystérésis)
• Plage de décadence : 2000 Pa ; résolution 1 Pa ; précision 2 % F.S.
• Unités disponibles : Pa, Pa/s, sccm, µg/min (H2O)
• Dimensions (mm) : H 141,5 x L 225 x P 97
• Poids : environ 3,5 kg
• Alimentation : 24 V DC / 1,6 A (adaptateur 110–230 V AC inclus)
• Réseau : Ethernet (Modbus TCP/IP) jusqu’à 50 modules
• Montage : rail DIN
• Vannes intégrées : remplissage et vidange
• Air : air propre et sec selon ISO 8573-1 ; entrée de pression de test nécessite régulateur externe
• Température de fonctionnement : +5 °C à +45 °C ; stockage : 0 °C à +60 °C
• Conformité : RoHS
