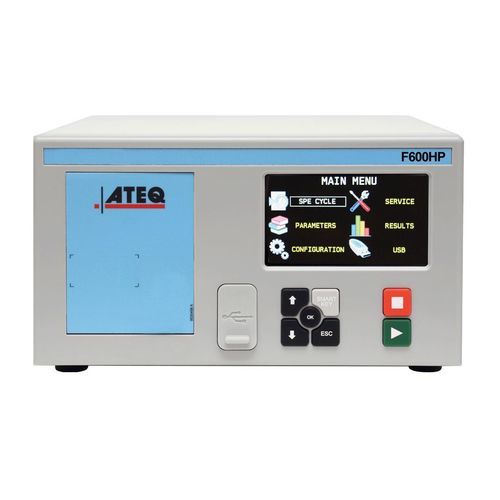

Détecteur de fuites à pression F600 HP

compactModbus

Présentation
Sans aucun doute le plus petit détecteur de fuite haute pression du marché. Le F600 HP intègre les innovations techniques de la série 6 et permet des essais d'étanchéité haute pression à un coût compétitif.

Applications

• Cathéters
• Pièces de réfrigération
• Radiateurs d'huile
• Tubes et conduites haute pression
• Vannes
• Freins hydrauliques

Caractéristiques

• Essai d'étanchéité par décroissance de pression de 5 à 1000 kPa
• Plage de mesure de 20 à 175 bar (200 bar en option)
• 128 programmes
• Régulation mécanique : 2 MPa / 5 MPa / 10.0 MPa / 17.5 MPa
• Régulation électronique : 4 MPa
• Unités de débit prises en charge (mm3/s, cm3/s, cm3/min, cm3/h, ...)
• Mode Test désensibilisé et autres modes selon l'application
• Conforme RoHS

Formats de communication flexibles

• RS232 : imprimante, Modbus RTU
• USB esclave : supervision PC (WinAteq 300, Sesame)
• USB maître : clé USB pour transférer paramètres et résultats
• 6 entrées / 6 sorties 24 V programmables pour automatisation externe

Modes d'essai

• Essai standard par décroissance de pression
• Mode désensibilisé (test adapté aux caractéristiques de l'application)

Caractéristiques de mesure (tableau)
Plage de pression | Plage de mesure | Précision
5 MPa Max (50 bar) — 0,01 – 5,00 kPa — +/- 1,0% lecture +1% F.S.
10 MPa (100 bar) — 0,01 – 10,00 kPa — +/- 1,0% lecture +1% F.S.
De 2 à 17,5 MPa (20 MPa en option) / 20 à 175 bar (200 bar en option) — 0,01 – 50 kPa — +/- 1,0% lecture +1% F.S.
0,01 à 100,00 kPa — précision comme ci‑dessus
0,01 > 100,00 kPa — précision comme ci‑dessus
0,1 – 500,00 kPa — précision comme ci‑dessus
0,1 – 1000,00 kPa — précision comme ci‑dessus

Remarque sur la plage de mesure
Plage de mesure : de 10% à 100% de l'échelle pleine.

Physique

• Poids : 7 Kg
• Dimensions (LxHxP) : 250 x 150 x 360 mm

Alimentation électrique

• 24 VDC / 2 A ou 100-240 VAC / 50 W

Température

• Fonctionnement : +5°C à +45°C
• Stockage : 0°C à +60°C

Interface

• Écran couleur graphique avec menu opérateur simple et intuitif
• SMART KEY : touche programmable avec fonctions utilisateur

Alimentation en air

• Commande : 4 / 6 bar
• Pression : 1 ou 2 bar au-dessus de la pression d'essai
• Air propre et sec requis
• Norme de qualité d'air à appliquer : ISO 8573-1

Technologie
Version simplifiée de la technologie précédente, la méthode standard par décroissance de pression compare la pression sur la pièce à la pression atmosphérique. Cette technologie est utilisée lorsque l'application ne nécessite pas une très grande précision ni des cycles très rapides. La méthode repose sur la mesure d'une petite variation ou chute de pression avec un capteur piézo.

Fiches techniques
Des informations détaillées sur le F600 HP, incluant caractéristiques et spécifications, sont disponibles dans la fiche technique anglaise (F600 HP Brochures – English).

Caractéristiques / spécifications techniques

• Modèle : F600HP
• Capacité d'essai en pression : de 5 kPa à 1000 kPa (décroissance de pression) selon configuration
• Plages de mesure disponibles : 0,01–5,00 kPa jusqu'à 0,1–1000,00 kPa (voir tableau de mesure)
• Précision de mesure : +/- 1,0% lecture + 1% F.S. (typique, par lignes du tableau)
• Options de pression mécanique maximale : jusqu'à 17,5 MPa (option 20 MPa) / jusqu'à 175 bar (option 200 bar)
• Programmes : 128 programmes d'essai programmables
• Options de régulation mécanique : 2 MPa, 5 MPa, 10 MPa, 17,5 MPa
• Régulation électronique : 4 MPa
• Communication : RS232 (imprimante, Modbus RTU), USB esclave (supervision PC), USB maître (clé USB)
• E/S : 6 entrées / 6 sorties, 24 V programmables
• Alimentation : 24 VDC / 2 A ou 100–240 VAC / 50 W
• Poids : 7 kg ; Dimensions : 250 x 150 x 360 mm
• Température de fonctionnement : +5°C à +45°C ; Stockage : 0°C à +60°C
• Alimentation en air : commande 4/6 bar ; pression 1–2 bar au‑dessus de la pression d'essai ; air propre et sec selon ISO 8573-1
• Conformité : ROHS
