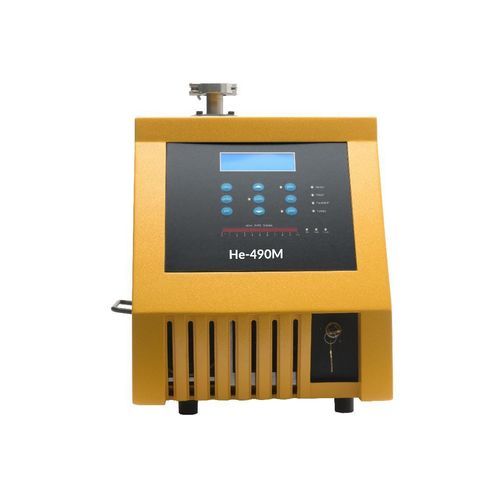

Détecteur de fuites spectrométrique He-490M

à l'héliumd'héliumportable

Présentation
Le He-490M est un système clé en main de détection de fuites utilisant un spectromètre de masse à hélium en vide, conçu pour les environnements industriels. Il associe sensibilité élevée et fonctionnement modulaire contrôlé par PLC pour une intégration facile sur lignes de production et postes de test. Démarrage rapide et fonctionnement automatique par une seule touche pour des tests répétables.

Points forts

• Méthode spectrométrique à l'hélium : sensibilité et précision de référence
• Fiabilité éprouvée avec des systèmes en service depuis 20 ans
• Conception modulaire pour arrangements personnalisés et maintenance rapide
• Réponse rapide et configuration portable pour banc d'essai ou utilisation terrain
• Protection par mot de passe pour contrôle d'accès
• La spectrométrie de masse à l'hélium est ≥1000× plus sensible que d'autres méthodes

Applications

• AUTOMOBILE
  • Systèmes de climatisation
  • Radiateurs
  • Systèmes d'échappement
  • Transmissions
• EMOBILITY
  • Packs batterie
  • Poches et cellules
  • Modules et boîtiers
• EMBALLAGE
  • Bouchons d'aérosol
  • Sacs et bouteilles en plastique
  • Conteneurs en spray
• ÉLECTRONIQUE
  • Disques durs
  • Écrans et téléviseurs
  • Objectifs et ensembles optiques
• MÉDICAL
  • Blisters
  • Sacs fluides
  • Filtres et dispositifs à usage unique

Fonctionnalités

• Performance : Sensibilité — Mode Système fuite minimale détectable He 2,5 x 10^-9 atm-cc/sec ; Mode Sniffer fuite minimale détectable He 2,5 x 10^-7 atm-cc/sec. Temps de réponse — < 1,0 s mode système ; < 1,5 s mode sniffer. Temps de démarrage — Fonction automatique par un bouton ; Cold Start-Up < 3 minutes ; Standby Start-Up < 1 minute.
• Affichage / Plage de mesure : Mode Système : sortie 0–10 V pour intégration PLC ; taux de fuite configuré selon fuite étalon. Mode Sniffer : lecture directe 10^-3 à 10^-7 atm-cc/sec He. Signaux d'interface : Auto-Zero, Ready, Leak Rate et Fault.

Caractéristiques principales

• Cold Start-Up < 3 minutes
• Standby Start-Up < 1 minute
• Fonctionnement automatique par un bouton
• Système de détection de fuites en vide poussé
• Assemblage modulaire pour configuration personnalisée
• Contrôlé par PLC pour intégration process
• Clé de verrouillage du panneau avant
• Vitesse turbo réglable de 600 à 1500 Hz
• Manifold sniffer interne pour nettoyage rapide
• Commutation rapide entre modes sniffer et vide
• Cycle Auto Peak
• Garantie de cinq ans sur composants majeurs

Options

• Contrôle 24 Vdc
• Contrôle 110 Vdc
• Module sniffer atmosphérique
• Configuration montage latéral
• Configuration montage inférieur
• Boîtier convertisseur électrique

Spécifications techniques

• Modèle : He-490M
• Type : Détecteur de fuites par spectromètre de masse à hélium (vide)
• Sensibilité (Mode Système) : 2,5 x 10^-9 atm-cc/sec He
• Sensibilité (Mode Sniffer) : 2,5 x 10^-7 atm-cc/sec He
• Temps de réponse : < 1,0 s (Système), < 1,5 s (Sniffer)
• Temps de démarrage : Cold Start-Up < 3 minutes ; Standby Start-Up < 1 minute
• Alimentation : 115/220 VAC, 50/60 Hz, 4 A (autres tensions sur demande)
• Dimensions : L344 x H395 x P618 mm
• Bombe haute vacuum : turbomoléculaire 53 c/s refroidie par air
• Bombe mécanique (pré-pompe) : pré-pompe externe standard 7 CFM
• Vanne : isolation de ligne d'avant par solénoïde pour haut vide
• Système d'entrée : vannes externes contrôlées par PLC (options DC ou AC)
