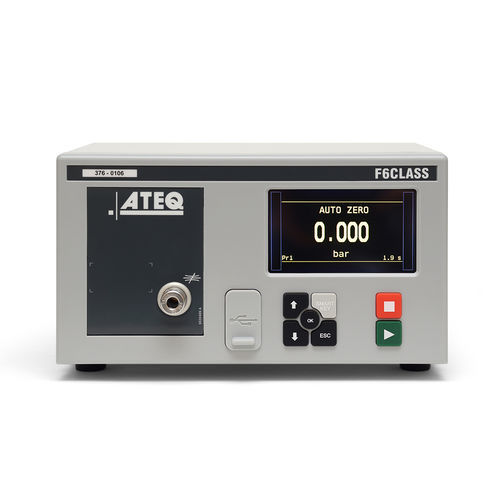

Testeur d'étanchéité à chute de pression différentielle F6 CLASS

pneumatiquepour emballagepour applications aéronautiques

Présentation du produit
Après plus de 50 ans et plus de 275 000 testeurs installés chez plus de 5 000 clients dans le monde, ATEQ présente le testeur d'étanchéité F6 CLASS. Nouveau module électronique, nouveau module de mesure, nouvelle interface et nouveaux accessoires : le F6 CLASS est conçu pour réaliser des cycles d'essai rapides et précis, adapté au niveau d'entrée industriel.

Applications

• Automobile
• Appareils ménagers
• Médical
• Aéronautique
• Défense
• Composants fluidiques et électriques
• Emballages alimentaires et cosmétiques
• Appareils électroniques mobiles et portables

Caractéristiques

• Mesure de fuite par décroissance de pression différentielle
• 16 programmes
• Paramétrage en ligne (via USB)
• 2 langues (anglais + une autre)
• Calibration manuelle en façade avec fuite étalon
• Stockage des données sur mémoire interne ou clé USB

Modes d'essai

• ΔP (Pa, 1/10 Pa)
• ΔP/t (Pa/s, 1/10 Pa/s)
• Unités de débit (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)

Environnement
Norme ROHS

Format de communication flexible

• RS232 : imprimante, Modbus RTU
• USB esclave : supervision PC (WinAteq 300, sesame)
• USB maître : clé USB pour transférer paramètres et résultats

Caractéristiques de mesure
MESURE DE LA CHUTE DE PRESSION
Plage — Précision* — Résolution maximale
0 – 500 Pa — ±(1,5 % de la lecture + 1 Pa) — 0,1 Pa

MESURE DE LA PRESSION D'ESSAI
Plage — Précision* — Résolution maximale
-1 < F.S. < 1 bar — ±(1,5 % de la pression + 3 hPa) — 0,1 % F.S.
1 < F.S. < 5 bar — ±(1,5 % de la pression + 7,5 hPa) — 0,1 % F.S.
5 < F.S. < 10 bar — ±(1,5 % de la pression + 15 hPa) — 0,1 % F.S.
*Mode haute précision

Dimensions et masse

• Poids : 7 Kg
• Dimensions (LxHxP) : 254 x 150 x 170 mm
• Dimensions totales (LxHxP) : 254 x 150 x 256 mm

Alimentation électrique

• 24 VDC / 2 A

Température

• Fonctionnement : +5°C à +45°C
• Stockage : 0°C à +60°C

Interface

• Écran couleur graphique avec menu opérateur simple et intuitif
• SMART KEY : touche programmable avec fonctions utilisateur

Alimentation pneumatique

• Commande : 4/6 bar
• Pression : 1 ou 2 bar > pression d'essai
• Air propre et sec
• Norme de qualité d'air à appliquer : ISO 8573-1

Options

• Remplissage automatique ou régulateur électronique
• 2 sorties pneumatiques pour commande des connecteurs d'étanchéité

Technologie
La mesure par décroissance de pression différentielle utilise un volume de référence pour tester la pièce et compense les variations de pression ou de température ambiante car les deux volumes sont affectés simultanément. Seule une fuite sur la pièce testée provoque le déplacement de la membrane du capteur. La précision ne diminue pas avec la pression d'essai puisque le capteur mesure la différence de pression entre deux circuits plutôt que la chute de pression par rapport à l'atmosphère.

Mode désensibilisé
Ce mode est utilisé pour la mesure de fuites importantes lorsque le niveau de rejet requis dépasse l'échelle complète du capteur différentiel ; la pression d'essai est appliquée à l'entrée de la pièce testée et la mesure est effectuée par le capteur de pression.

Spécifications techniques

• Modèle : F6 CLASS
• Marque : ATEQ
• Principe de mesure : décroissance de pression différentielle
• Programmes d'essai : 16
• Modes d'essai : ΔP, ΔP/t, unités de débit (sccm, mm3/s, cm3/s, cm3/min, cm3/h…)
• Plage de mesure de chute de pression : 0–500 Pa — Précision : ±(1,5 % Lecture + 1 Pa) — Résolution : 0,1 Pa
• Plages & précisions de mesure de la pression d'essai : voir les plages de MESURE DE LA PRESSION D'ESSAI
• Poids : 7 Kg
• Dimensions (LxHxP) : 254 x 150 x 170 mm — Totales : 254 x 150 x 256 mm
• Alimentation : 24 VDC / 2 A
• Température de fonctionnement : +5°C à +45°C — Stockage : 0°C à +60°C
• Interfaces & communication : écran couleur graphique, SMART KEY, RS232 (imprimante, Modbus RTU), USB esclave (supervision PC), USB maître (clé USB pour paramètres/résultats)
• Stockage des données : mémoire interne ou clé USB
• Langues : anglais + une autre langue
• Conformité environnementale : norme ROHS
• Alimentation d'air : commande 4/6 bar ; pression d'essai 1 ou 2 bar supérieure à la pression de test ; air propre et sec ; ISO 8573-1 recommandé
