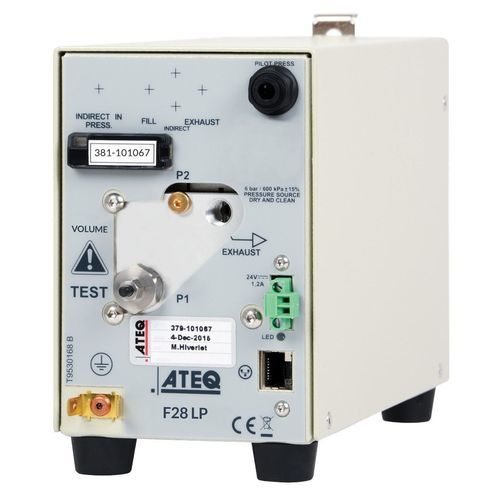

Testeur d'étanchéité à chute de pression absolue F28 LP

de pressionà videde fuite

Présentation
Le F28 LP d'ATEQ, instrument par décroissance de pression / décroissance de vide, fait partie de la gamme F28 et est conçu pour les essais d'étanchéité industriels et le contrôle qualité. Son boîtier compact permet un montage à proximité de la pièce pour améliorer les conditions de mesure. Une interface conviviale facilite la programmation et la supervision.

Applications

• Emballage
• Blisters
• Montres
• Téléphones portables
• Raccords pneumatiques
• Raccords hydrauliques

Caractéristiques

• Mesure par décroissance de pression : du vide à 20 bar
• Régulation intelligente sans régulateur externe – remplissage automatique (option)
• Régulation électronique (option)
• Unités : Pa, Pa/s, sccm
• Dimensions compactes : H 141,5 x L 225 x P 97 mm
• Régulateur mécanique ou électronique du vide à 10 bar
• Vannes de remplissage et de vidange intégrées
• Réseau Ethernet jusqu'à 50 modules (Modbus IP)
• Montage sur rail DIN
• Conforme RoHS

Caractéristiques de mesure
Méthode standard de décroissance de pression basée sur la mesure d'une petite variation ou chute de pression avec un capteur piézo. Adaptée lorsque l'application ne requiert pas une précision extrême ni des cycles très rapides.

Présentation (poids)

• Poids : environ 3,5 kg

Alimentation électrique

• Tension : 24 V DC / 1,6 A
• Adaptateur principal inclus : 110–230 V AC

Arrivée d'air

• Air propre et sec requis
• Qualité de l'air : ISO 8573-1
• Entrée de pression de test : régulateur externe requis

Température

• Fonctionnement : +5 °C à +45 °C
• Stockage : 0 °C à +60 °C

Technologie
La méthode standard de décroissance de pression compare la pression dans la pièce à la pression atmosphérique et mesure les petites variations de pression à l'aide d'un capteur piézo.

Test de fuite et mode désensibilisé
La pression de test est appliquée à l'entrée de la pièce et mesurée par le capteur de pression. Composants référencés sur illustrations : 1 Appareil, 2 Capteur de pression, 3 Pièce testée.

Caractéristiques techniques

• Modèle : F28 LP
• Principe de mesure : décroissance de pression / décroissance de vide
• Plage de mesure : du vide à 20 bar
• Unités : Pa, Pa/s, sccm
• Régulation : mécanique ou électronique (vide à 10 bar)
• Vannes intégrées : remplissage et vidange
• Connectivité : Ethernet (Modbus IP) jusqu'à 50 modules
• Montage : rail DIN
• Dimensions (mm) : H 141,5 x L 225 x P 97
• Poids : env. 3,5 kg
• Alimentation : 24 V DC / 1,6 A (adaptateur 110–230 V AC inclus)
• Air : air propre et sec selon ISO 8573-1 ; régulateur externe pour l'entrée de pression de test
• Température de fonctionnement : +5 °C à +45 °C ; stockage : 0 °C à +60 °C
• Conformité : RoHS
