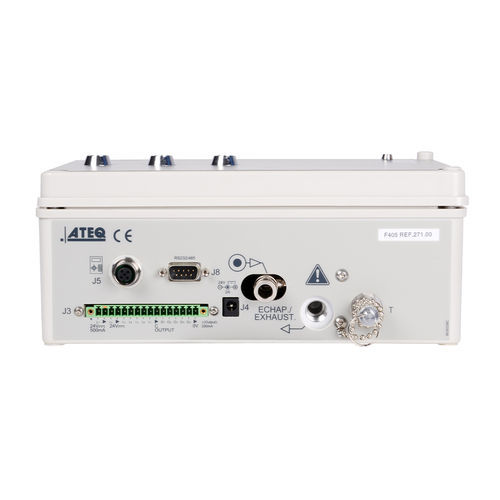

Détecteur de fuites à pression F405

à chute de pressiond'air compriméd'aérosol

Présentation
Le F405 est un détecteur de fuite compact, compatible avec la télécommande RC6 mini, conçu pour les tests d’étanchéité par chute de pression sur lignes de production. Il facilite l’intégration industrielle tout en maintenant des coûts maîtrisés.

Applications

• AUTOMOBILE : amortisseurs, boîtes de vitesses, bouchons de réservoir, carburateurs, clapets anti-retour, culasses, filtres, radiateurs, joints, cylindres, circuits d’huile et de refroidissement
• APPAREILS ÉLECTROMÉNAGERS : bouteilles, percolateurs, cuisinières, fers vapeur, fours, machines à laver
• MÉDICAL : cathéters, matériels de dialyse, micropipettes, robinets plastiques, poches de vidange, seringues, valves
• EMBALLAGE : aérosols et valves, pompes à gâchette, cartouches d’encre, flacons cosmétiques, sachets alimentaires

Caractéristiques principales

• Test d’étanchéité par chute de pression
• Large plage de mesure sélectionnable de 500 Pa à 100 kPa
• Modes de test : ΔP (Pa, 1/10 Pa), ΔP/Δt (Pa/s, 1/10 Pa/s), unités de débit (mm3/s, cm3/s, cm3/min, cm3/h)
• Test de blocage et autres modes selon application
• 8 programmes utilisateur pour le séquencement
• 5 entrées / 4 sorties pour intégration process
• Fixation sur rail DIN pour armoire de contrôle

Caractéristiques de mesure — Mesure de pression

• Plages disponibles : -800 mbar à -20 mbar ; 50 à 500 mbar ; 0,2 à 5 bar ; 0,5 à 10 bar (la sélection de la plage détermine la résolution)
• Précision typique : 4 % de la valeur lue
• Résolution : jusqu’à 1 Pa sur les plages basses, 10 Pa sur les plages élevées

Spécifications

• Physique : Poids 5 kg ; Dimensions (L x H x P) 240 x 137 x 120,7 mm ; Boîtier : ABS
• Alimentation : 24 V DC / 2 A ou 100–240 V AC / 50 W
• Température : Fonctionnement 0 °C à +45 °C ; Stockage 0 °C à +60 °C
• Interface : Affichage des résultats (Pièce bonne – cycle en cours – Pièce mauvaise)
• Arrivée d’air : Air propre et sec ; appliquer la norme ISO 8573-1
• Programmes / E/S / Fixation : 8 programmes ; 5 entrées / 4 sorties ; montage sur rail DIN

Options

• Kit pneumatique (régulateur mécanique, manomètre, coupe-tube, tuyau, raccords, etc.)

Technologie
Le F405 utilise la méthode standard de chute de pression avec capteur piézo. La pression de la pièce est comparée à la pression atmosphérique pour détecter de faibles variations. Ce procédé convient aux applications ne nécessitant pas une précision extrême ou des cycles très rapides. L’appareil propose le mode de test standard et un mode désensibilisé où la pression d’essai est appliquée à l’entrée de la pièce et la mesure effectuée par le capteur.

Modèle

• Modèle : F405 (détecteur de fuite compact pour tests de production)
