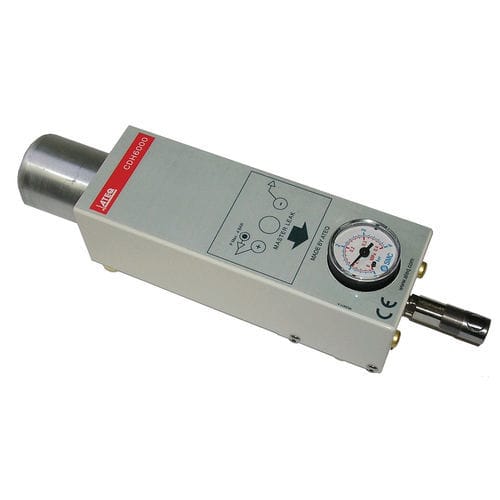

Calibrateur de pression CDH6000

de fuitepour détecteur de fuite de gaz

Présentation
Le CDH6000 est une alimentation en gaz H2N2 (5 % d'hydrogène) destinée à vérifier l'étalonnage du détecteur de fuites H6000. Il peut être utilisé avec une ou plusieurs fuites calibrées.

Caractéristiques

• Alimentation en gaz : H2N2 (5 % d'hydrogène) pour l'étalonnage du détecteur H6000.
• Doit être équipé d'une fuite calibrée pour délivrer une quantité connue de gaz à une pression donnée.
• Manomètre pour le contrôle de la pression de la cartouche/sortie.
• Pression maximale cartouche : 4 bar.
• Pression cible au manomètre pour la fuite calibrée : 1 bar (valeur caractéristique de la fuite calibrée).

Opérations

• Installer la fuite calibrée sur le connecteur d'entrée du CDH6000.
• Régler la pression en appuyant sur les boutons gauche (augmenter) et droit (diminuer) jusqu'à obtenir 1 bar au manomètre.
• Si la pression affichée sur le manomètre du CDH6000 ne dépasse pas 1 bar, remplacer la cartouche (pression maxi : 4 bar).
• Pour changer la cartouche : appuyer sur le bouton du connecteur pour la retirer, puis insérer la nouvelle cartouche en la glissant vers le bas jusqu'à ce qu'elle s'enclenche.
• Peut être utilisé avec une ou plusieurs fuites calibrées selon le montage d'étalonnage.

Conseils
Après utilisation du calibrateur CDH6000, déconnecter la fuite calibrée et la ranger dans son étui afin d'éviter une contamination excessive de la zone de test.

Fiches techniques
Les informations détaillées sur le CDH6000 (fonctionnalités, spécifications, etc.) sont disponibles dans la ou les fiches produit correspondantes.

Caractéristiques / spécifications techniques

• Modèle : CDH6000
• Fonction : calibrateur / alimentation en gaz pour l'étalonnage du détecteur H6000
• Gaz d'étalonnage : H2N2 (5 % d'hydrogène)
• Exigence : fuite calibrée (à installer sur le connecteur d'entrée)
• Pression cible au manomètre pour la fuite calibrée : 1 bar
• Pression maximale cartouche : 4 bar
• Remplacement cartouche : bouton de déverrouillage sur le connecteur ; insertion jusqu'à enclenchement
• Réglage pression : boutons gauche/droite pour augmenter/diminuer la pression
