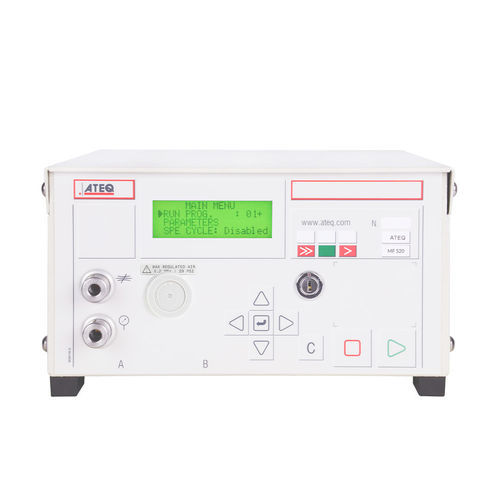

Testeur de bus de terrain MF520

de débitde pressionà flux laminaire

Présentation
ATEQ présente le MF520, un testeur micro-débit différentiel alliant cycles rapides et mesure précise des fuites par perte de charge différentielle et stabilité de la mesure du débit.

Applications

• Détection de fuites et contrôle de débit pour sièges de soupapes
• Boîtes d’engrenages
• Composants hydrauliques et moteurs
• Contrôle des aérosols et injecteurs

Caractéristiques principales

• Plages de mesure : 2 / 20 / 200 ml/min
• Unités de mesure : SI, USA (SAE) et unités personnalisées
• Indication de la température ambiante et de la pression atmosphérique
• Élément de mesure entièrement intégré dans un module
• Conformité : ROHS

Format de communication

• RS232 : imprimante, PC et modules mémoire
• RS232 : télécommande intelligente RC5
• RS485 : réseau ATEQ

Régulation mécanique de la pression

• Vide
• 5–50 kPa
• 20–400 kPa
• 500–900 kPa
• 500–1600 kPa

Régulation électronique de la pression

• Vide
• 1–10 kPa
• 5–50 kPa
• 20–200 kPa
• 50–500 kPa
• 100–1000 kPa
• 100–1600 kPa
• 100–2000 kPa

Plages de mesure
MESURE DE DÉBIT

• 2 ml/min — Précision : ±2,5 % du débit + 0,002 ml/min — Résolution maxi : 0,001 ml/min
• 20 ml/min — Précision : ±2,5 % du débit + 0,02 ml/min — Résolution maxi : 0,01 ml/min
• 200 ml/min — Précision : ±2,5 % du débit + 0,2 ml/min — Résolution maxi : 0,1 ml/min

MESURE DE PRESSION

• Toutes plages — Précision : P + 2 digits — Résolution maxi : 0,1 % de l’échelle

Interface et affichage

• Touches de navigation
• Écran LCD 4 lignes
• Voyants de résultats

Alimentation & Environnement

• Alimentation externe : 24 VDC / 1,6 A ou 110–240 VAC
• Température de fonctionnement : +10 °C à +45 °C
• Température de stockage : 0 °C à +60 °C

Options

• 7 entrées / 5 sorties
• 2 sorties pneumatiques pour contrôle des connecteurs d’étanchéité
• 6 sorties programmables 24 V pour connexion externe
• Régulateur électronique
• Double pression
• Soupape haute vitesse
• 2 sorties analogiques : courant ou tension
• Bus de terrain

Technologie
La technologie Mass Flow convertit la masse d’air traversant un élément à flux laminaire en une valeur de fuite (ex. cm3.atm/h). Elle gère des pièces présentant de fortes fuites en ligne sans réinitialisation, n’utilise pas d’éléments chauffants (moins sensible à la contamination) et intègre une compensation de température. La partie pneumatique permet des mesures précises jusqu’à 20 bar (300 psi).

Fiches techniques
Informations détaillées, performances et données de commande du MF520 sont disponibles dans les fiches produits et datasheets.

Caractéristiques / spécifications techniques

• Modèle : MF520
• Marque : ATEQ
• Poids : env. 7 kg
• Dimensions (L×H×P) : 250 × 150 × 360 mm
• Plages de débit : 2 / 20 / 200 ml/min (voir précisions ci‑dessus)
• Mesure de pression : précision P + 2 digits, résolution 0,1 % FS
• Régulation mécanique : Vide / 5–50 / 20–400 / 500–900 / 500–1600 kPa
• Régulation électronique : Vide / 1–10 / 5–50 / 20–200 / 50–500 / 100–1000 / 100–1600 / 100–2000 kPa
• Alimentation externe : 24 VDC/1,6 A ou 110–240 VAC
• Température fonctionnement : +10 °C à +45 °C — Stockage : 0 °C à +60 °C
• Interface : touches de navigation, écran LCD 4 lignes, voyants de résultats
• Air : air propre et sec (appliquer ISO 8573-1)
• IO & contrôle : 7 entrées / 5 sorties, 2 sorties pneumatiques, 6 sorties 24 V programmables, 2 sorties analogiques, support fieldbus
• Options : régulateur électronique, double pression, soupape haute vitesse
