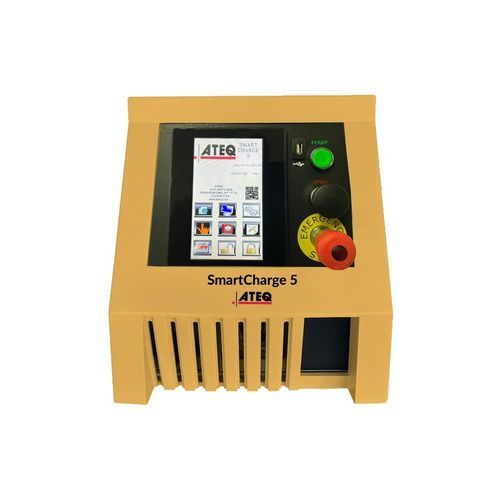

Dispositif de vide et remplissage de gaz d'hélium Smart Charge 5

mobilepour applications automobilesautomatique

Présentation
Le Smart Charge 5 est un système entièrement automatique et configurable d'évacuation et de remplissage au gaz traceur, doté d'un test de fuite grossière intégré. Il est conçu pour pré-charger des pièces avec des gaz traceurs (par ex. hélium, hydrogène) avant des tests d'étanchéité et pour toute application nécessitant une évacuation et une pressurisation contrôlées.

Points clés

• Écran tactile couleur 7" (177,8 mm)
• Conception portable
• Enregistrement des données (Ethernet, port USB frontal)
• Pression de pièce numérique avec 3 unités sélectionnables
• Protection par mot de passe pour le contrôle d'accès
• Prise en charge jusqu'à 50 recettes de pièce
• Cyclage entièrement automatique

Performance
L'unité de base réalise l'évacuation jusqu'à environ 25" Hg (valeur ultime ~25,5" Hg), le test de décroissance sous vide et le remplissage au gaz traceur jusqu'à 700 psig. Les niveaux d'évacuation et les pressions de remplissage sont configurables selon les besoins de test.

Principales fonctionnalités

• Fonction recettes gérant jusqu'à 10 emplacements de fuite avec temporisation configurable pour chaque site
• Sortie imprimante série
• Enregistrement des données via Ethernet et récupération sur USB frontal
• Interface graphique avec écran HMI couleur tactile
• 2 entrées et 2 sorties configurables pour dispositifs externes ou bridage
• Test de fuite grossier intégré pour éviter la saturation par le gaz traceur
• Accès protégé par mot de passe pour empêcher les modifications non autorisées

Capacités standard

• Pression de remplissage maximale jusqu'à 700 psig (configurable)
• Stockage jusqu'à 50 recettes de pièces
• HMI couleur 7" pour configuration complète et diagnostics
• Résolution d'entrée analogique 16 bits sur le transducteur de pression
• Inclut tous les contrôles, instruments et valves nécessaires
• Bombe d'évacuation oilless 3 CFM (Venturi actionnée par air)
• Contrôle par PLC Allen-Bradley MicroLogix 1400
• Port USB frontal pour stockage et récupération des données

Options

• Extensions E/S analogiques
• Packages E/S utilisateur
• Imprimante série
• Mode basse pression (0–20 psig)
• Fonction de charge en azote jusqu'à 700 psig
• Lecteur de codes-barres

Affichage principal de contrôle
HMI opérateur principal pour la surveillance du système, la sélection des recettes et le diagnostic ; affichage graphique de la pression de la pièce et du taux de fuite.

Caractéristiques techniques

• Alimentation : Tension universelle 110 VAC ou 220 VAC, 50–60 Hz, 6,5 A nominal
• Dimensions (LxHxP) : 344 x 395 x 618 mm (13,5" x 15,5" x 24,4")
• Raccords utilitaires : 1/4" NPT femelle ; 1/2" NPT femelle pour évacuation des pièces
• Transducteur de pression : résolution 0,01 psi ; précision ±0,25%
• Vannes : solénoïdes à action rapide type pull avec encapsulation époxy
• Manifold : tubes sans soudure avec raccords de compression ; test d'étanchéité à l'hélium à 1,0 × 10^-6 atm-cc/sec @ 700 psig
• Bombe d'évacuation produit : Venturi actionnée par air, vide ultime ~25,5" Hg
• Électronique : Contrôle par PLC microprocesseur
• Mesure : Pression de pièce numérique et indice de fuite affichés sur l'interface opérateur

Applications
Conçu pour les flux de tests d'étanchéité en production dans les secteurs automobile, aéronautique, dispositifs médicaux et composants industriels nécessitant une évacuation contrôlée et un remplissage au gaz traceur.
